Ова бела књига представља свеобухватну анализу глобалне индустрије енергетских трансформатора, са фокусираним испитивањем две доминантне категорије технологије: трансформатори сувог типа и трансформатори уроњени у уље. Истражује инжењерске принципе, сегментацију апликација, међународне регулаторне оквире, економију животног циклуса и динамику тржишта у настајању. Документ такође наглашава како Лугао Повер Цо., Лтд., специјализовани произвођач са седиштем у Кини, решава захтеве савременог тржишта кроз инжењерску изврсност, строге системе квалитета и агилне могућности прилагођавања.
Енергетски трансформатори су основна инфраструктура савремених електричних мрежа. Како глобална потражња за електричном енергијом расте, вођена урбанизацијом, индустријском експанзијом и интеграцијом обновљивих извора енергије, потражња за напредном, поузданом и ефикасном технологијом трансформатора постаје све критичнија. Овај рад је намењен инжењерима, стручњацима за набавке, програмерима пројеката, инфраструктурним инвеститорима и креаторима енергетске политике.
1.1 Дефиниција и основна функција
A енергетски трансформаторје електромагнетни уређај који преноси електричну енергију између два или више кола путем принципа електромагнетне индукције. Његова примарна сврха је да конвертује електричну енергију са једног нивоа напона у други — или повећање напона за пренос високог напона на велике удаљености или смањење напона за безбедну дистрибуцију до индустријских, комерцијалних и стамбених потрошача.
За разлику од генератора или мотора, трансформатори не садрже покретне делове у својој примарној функцији, што их чини инхерентно поузданим, дуготрајним уређајима који захтевају мало одржавања. Основна једначина која управља радом трансформатора је:
В1 / В2 = Н1 / Н2 = И2 / И1
Где В представља напон, Н представља број завоја у примарном (1) и секундарном (2) намотају, а И представља струју. Овај елегантни однос омогућава прецизно пројектовање односа трансформације напона у широком распону снага.
1.2 Историјски контекст
Проналазак практичног трансформатора 1880-их од стране Вилијама Стенлија, Николе Тесле и других био је инструменталан у омогућавању система напајања наизменичном струјом (АЦ). Први комерцијални трофазни енергетски трансформатор је коришћен 1890-их, откључавајући могућност преноса електричне енергије на велике удаљености уз висок напон и ниску струју — драматично смањујући отпорне губитке. Од тада, технологија трансформатора је еволуирала кроз напредак науке о материјалима, побољшања изолације, дигитални надзор и оптимизацију енергетске ефикасности.
1.3 Улога у модерној електроенергетској инфраструктури
Данас енергетски трансформатори чине окосницу сваког система за испоруку енергије. Од масивних генераторских појачаних трансформатора (ГСУ) у електранама до дистрибутивних трансформатора који опслужују стамбена насеља, трансформатори се налазе на сваком чвору електричне мреже. Комуналне подстанице обично садрже више великих енергетских трансформатора који раде на десетинама или стотинама мегаволт-ампера (МВА) капацитета.
Индустријски објекти, комерцијални комплекси, центри података, транзитни системи, оффсхоре платформе и постројења за обновљиву енергију зависе од поузданих трансформаторских решења. Избор типа трансформатора, капацитета, методе хлађења, класе изолације и прибора је техничка одлука која директно утиче на поузданост мреже, сигурност, енергетску ефикасност и дугорочне оперативне трошкове.
2.1 Величина тржишта и путања раста
Глобално тржиште енергетских трансформатора је показало конзистентан раст током протекле деценије и наставља да се шири. Вођено заменом застареле мрежне инфраструктуре, брзом електрификацијом у економијама у развоју, интеграцијом обновљивих извора енергије и модернизацијом паметне мреже, тржиште представља један од стратешки најзначајнијих сегмената индустрије електричне опреме.
Кључни тржишни показатељи укључују сложену годишњу стопу раста (ЦАГР) од приближно 5,5–7% до 2030. године, при чему Азијско-пацифичко тржиште представља највеће регионално тржиште, које представља преко 45% глобалне потражње. Кина остаје највеће појединачно национално тржиште, и као произвођач и као потрошач енергетских трансформатора.
2.2 Кључни покретачи тржишта
2.3 Динамика регионалног тржишта
| Регион | Маркет Схаре | Покретач раста | Кључни тренд |
| Азијско-пацифички | ~45% | Урбанизација | Паметна мрежа |
| Северна Америка | ~20% | Модернизација мреже | Замена |
| Европа | ~18% | Енергетска транзиција | Ветар на мору |
| Блиски исток и Африка | ~10% | Електрификација | Високотемпературне јединице |
| Латинској Америци | ~7% | Комуналне инвестиције | рударство |
2.4 Конкуренција
Глобално тржиште енергетских трансформатора опслужује комбинација великих мултинационалних компанија и специјализованих регионалних произвођача. Главни међународни играчи су АББ (сада Хитацхи Енерги), Сиеменс, ГЕ Грид Солутионс, Сцхнеидер Елецтриц и Еатон. Међутим, кинески произвођачи као што су ТБЕА, Цхина КСД Гроуп, ЦРРЦ и специјализоване фирме попутЛугаоПовер Цо., Лтд.стекли су значајан удео на међународном тржишту кроз конкурентне цене, брзу испоруку и побољшање стандарда квалитета.
Произвођачи са седиштем у Кини сада снабдевају значајан део глобалне потражње за трансформаторима, посебно широм југоисточне Азије, Блиског истока, Африке и Латинске Америке. Кинески произвођачи све више испуњавају међународне сертификате укључујући ИЕЦ, ЦЕ и АНСИ/ИЕЕЕ стандарде, омогућавајући шири приступ глобалном тржишту.
3.1 Дизајн магнетног језгра
Магнетно језгро је централни елемент сваког енергетског трансформатора. Обезбеђује пут ниске релуктанције за магнетни флукс који повезује примарни и секундарни намотај. Дизајн језгра директно утиче на губитке у празном ходу (губици гвожђа), струју побуде, акустични шум и механичку стабилност.
Модерна језгра трансформатора су конструисана од хладно ваљаних ламинација од силиконског челика (ЦРГО), које су прецизно исечене и сложене како би се минимизирали губици вртложних струја. Напредни дизајни могу да користе легуре аморфног челика, које показују знатно нижу хистерезу и губитке на вртложне струје, што је посебно корисно у дистрибутивним трансформаторима где се губици без оптерећења континуирано акумулирају током деценија рада.
3.2 Дизајн намотаја и системи изолације
Намотаји су направљени од бакарних или алуминијумских проводника без кисеоника, формираних у калемове који су прецизно намотани да би се постигао потребан однос навоја, густина струје и импеданса. Високонапонски намотаји генерално користе слојевито намотаје или конфигурације намотаја диска, док нисконапонски намотаји често користе фолијске или спиралне конструкције.
Системи изолације се разликују у зависности од типа трансформатора. Трансформатори потопљени у уље ослањају се на папир импрегниран уљем (крафт папир или термички побољшани папир) као примарну чврсту изолацију, допуњену баријерама од пресоване плоче, и минерално уље као расхладно средство и диелектрик. Трансформатори сувог типа користе ливену смолу (епоксид) или отворене изолационе системе ојачане стакленим влакнима, који пружају одличну отпорност на влагу, прашину и контаминацију без течних диелектрика.
3.3 Управљање хлађењем и топлотом
Управљање топлотом је један од најкритичнијих аспеката дизајна трансформатора. Превисока температура убрзава старење изолације, повећава губитке и на крају смањује животни век трансформатора. Трансформатори су класификовани према начину хлађења користећи стандардне ОНАН/ОНАФ/ОФАФ ознаке за уљни тип и АН/АФ ознаке за јединице сувог типа.
| Код за хлађење | Опис |
| ОНАН | Уље природно Аир Натурал |
| ОНАФ | Оил Натурал Аир Форцед |
| ОФАФ | Оил Форцед Аир Форцед |
| АН | Аир Натурал |
| АФ | Аир Форцед |
3.4 Могућност отпорности на кратки спој
Енергетски трансформатори морају да издрже огромне електромагнетне силе настале током догађаја кратког споја у прикљученој електричној мрежи. Очекиване струје кратког споја могу достићи 20-25 пута већу од називне струје, стварајући силе пропорционалне квадрату струје. Робусни механички дизајн — укључујући учвршћене намотаје, чврсту контролу геометрије намотаја и конструкцијско пројектовање рама — је од суштинског значаја да би се обезбедила способност отпорности.
Тестирање кратког споја у складу са стандардима ИЕЦ 60076-5 или ИЕЕЕ Ц57.12 потврђује механички и термички интегритет трансформатора у условима квара. Ово испитивање представља један од најзахтевнијих квалификацијских захтева у индустрији енергетске опреме.

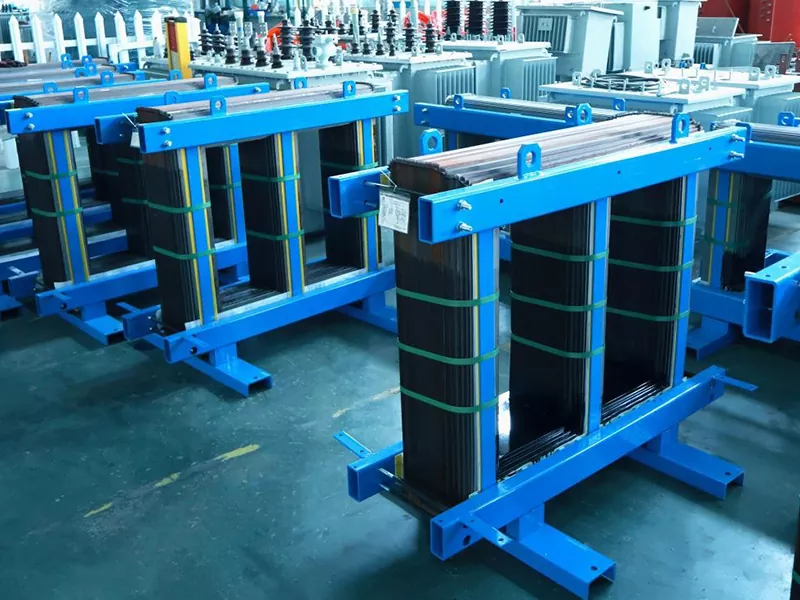

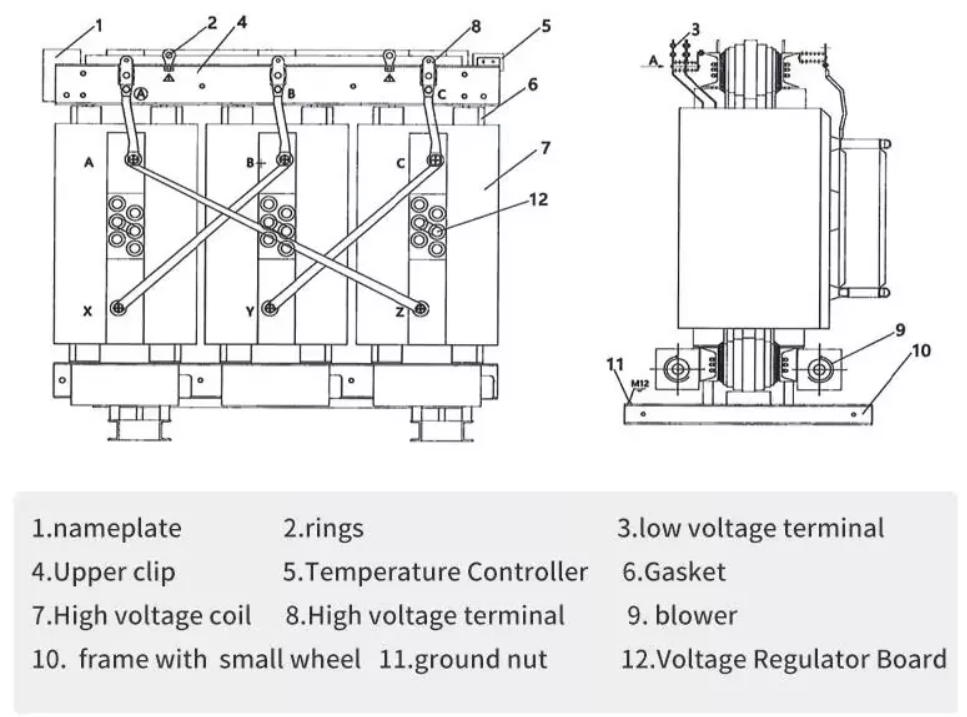

Трансформатори сувог типа користе ваздух и чврсте изолационе материјале — првенствено епоксидну смолу или системе ојачане стакленим влакнима — уместо течних диелектрика. Намотаји су или ливени у епоксидној смоли (суви тип ливене смоле или ЦРТ) или намотани проводницима умотаним у стаклена влакна и импрегнираним под вакуумом (ВПИ) смолом или лаком. Трансформатори сувог типа од ливене смоле, најчешћа модерна варијанта, потпуно инкапсулирају намотаје у мешавину епоксидне смоле и минералног пунила, обично под условима вакуумског ливења да би се елиминисале шупљине. Резултат је робустан, запечаћен, самогасиви изолациони систем који не захтева течност за хлађење и који је инхерентно отпоран на ватру.
Трансформатори сувог типа су преферирани избор где год близина људи или осетљивих структура чини рад без уља приоритетом. Главни сектори примене укључују урбане подстанице у оквиру комерцијалних и пословних зграда, болнице и здравствене установе, хотеле и угоститељске комплексе, железничке станице и метро системе, производне погоне са захтевима за чисте собе, центре података и телекомуникационе објекте, станице за претварање обновљиве енергије и системе за напајање бродова.
Кључна спецификација: Лугао трансформатори сувог типа
Лугао Повер Цо., Лтд. производи трансформаторе сувог типа у конфигурацијама од ливене смоле (ЦРТ) и вакуум импрегнисаних под притиском (ВПИ). Стандардне вредности обухватају 25 кВА до 16.000 кВА, са примарним напонима до 35 кВ. Производи су усклађени са стандардима ИЕЦ 60076-11, ГБ/Т 10228, ЦЕ и ЦЦЦ. Доступне су прилагођене класе кућишта, мењачи славине, системи за праћење температуре и надоградње принудног ваздушног хлађења.

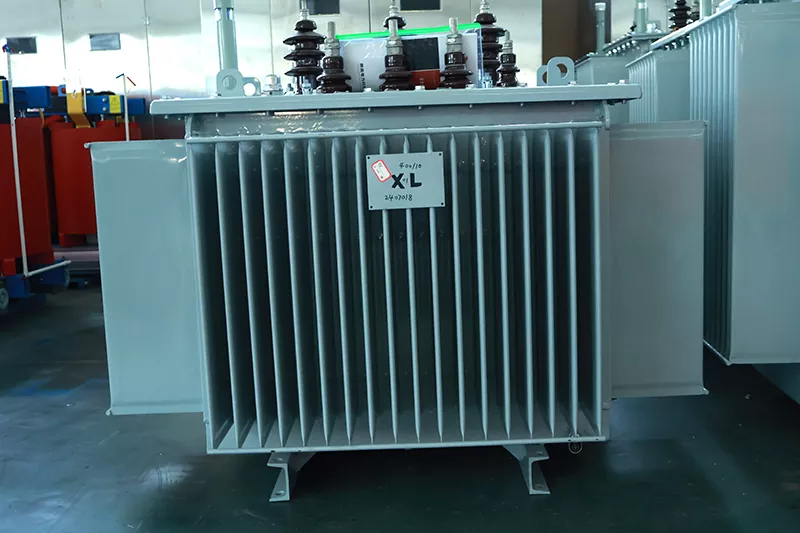

Енергетски трансформатори потопљени у уље користе минерално трансформаторско уље (или алтернативне диелектричне течности као што су синтетички естри или природна естарска уља) и као примарни изолациони медијум и као главно средство за хлађење. Активни део трансформатора — који се састоји од језгра и намотаја — потпуно је уроњен у ову диелектричну течност унутар запечаћеног челичног резервоара. Топлота настала губицима у језгру и намотајима се одводи до уља, а затим се распршује у околни ваздух преко радијатора, валовитих зидова резервоара или расхладних цеви.
Комбинација високо ефикасног преноса топлоте из уља и супериорних диелектричних и изолационих својстава минералног уља омогућава трансформаторима уроњеним у уље да постигну веома велике густине снаге, што их чини технологијом избора за апликације великог капацитета и спољне инсталације у различитим класама напона од дистрибуције (11–33 кВ) до екстра високог напона (750 кВ и више).
Растућа еколошка свест подстакла је интересовање за биоразградиве и ватроотпорне диелектричне течности за трансформаторе потопљене у уље. Природне естарске течности добијене из биљних уља нуде биоразградљивост која прелази 95% и значајно више тачке ватре (изнад 300°Ц наспрам приближно 145°Ц за минерална уља). Синтетичке естарске течности нуде сличне предности са перформансама ширег температурног опсега. Ове течности се све више користе за трансформаторе у близини еколошки осетљивих локација, унутар зграда или у зонама високог ризика од пожара.
Трансформатори потопљени у уљедоминирају екстерним комуналним подстаницама, високонапонским интерконективним тачкама, индустријским изворима електричне енергије, рударским операцијама, нафтним и гасним постројењима, хидроелектранама и термоелектранама, колекторским станицама обновљиве енергије и високонапонским претварачким станицама једносмерне струје (ХВДЦ). Њихова комбинација високе ефикасности, могућности преоптерећења и конкурентне цене при великим оценама чини их глобалним стандардом за инфраструктуру електричне енергије на нивоу комуналних предузећа.
Кључна спецификација: Лугао уљни трансформатори
Лугао Повер Цо., Лтд. производи трансформаторе уроњене у уље од 10 кВА до 50 МВА са примарним напонима од 3,3 кВ до 110 кВ. Производи укључују јединице стандардне ефикасности серије С11 и С13, као и варијанте аморфног језгра са малим губицима. Све јединице испуњавају ИЕЦ 60076, ГБ 1094 и међународне стандарде које је одредио корисник. Опције укључују ОЛТЦ, ДЕТЦ, интеграцију заштитних релеја, гасни релеј, мониторе температуре и прилагођене конфигурације резервоара.
| Параметар | Суви тип (ЦРТ) | Оил-Иммерсед | Фактор одлуке |
| Максимални напон | До 36 кВ | До 1100 кВ | Висок напон: Нафта побеђује |
| Максимална оцена | До ~20 МВА | До 1.500 МВА | Велики капацитет: Нафта побеђује |
| Фире Сафети | Одлично (Ф1/Ф0) | Захтева задржавање | У затвореном: Побеђује на сувом |
| Одржавање | Веома ниско | Умерено (провера уља) | Лакоћа: Сува победа |
| Цена по МВА | Више | Ниже | Буџет: Нафта побеђује |
| Ризик за животну средину | Ниједан | Потенцијал изливања нафте | Еко: Сува победа |
| Ниво буке | 55–70 дБ(А) | 45–60 дБ(А) | Мирне зоне: Нафта побеђује |
| Капацитет преоптерећења | Ограничено | Одлично | Врхови: Нафта побеђује |
| Отпорност на влагу | Одлично (запечаћено) | Добар (запечаћен резервоар) | Влажност: Суво побеђује |
| Брзина инсталације | Брзо (без пуњења уља) | Спорије (пуњење уља) | Брзина: Сува победа |
Стандарди за трансформаторе дефинишу минималне захтеве за перформансе, безбедност и тестирање које производи морају да испуне да би се сматрали погодним за примену електричне енергије. Усклађеност са признатим међународним стандардима је предуслов за одобравање пројекта, повезивање на мрежу, финансирање и извоз на регулисана тржишта. Такође купцима пружа гаранцију доследног квалитета и компатибилности са опремом која се налази у наставку.
Поред усаглашености са стандардима дизајна, трансформатори намењени одређеним тржиштима захтевају сертификацију производа од признатих тела. ЦЕ ознака је обавезна за опрему која улази у Европску економску зону, што показује усклађеност са Директивом о ниском напону и Директивом о електромагнетној компатибилности. ЦЦЦ (обавезна сертификација у Кини) је неопходна за опрему која се продаје у Кини. Тестирање треће стране од стране КЕМА, ТУВ, УЛ или ЦСА Лабс може бити потребно према специфичним спецификацијама пројекта или од стране крајњих купаца са повишеним захтевима за сигурност.
Статус усклађености Лугао
Лугао Повер Цо., Лтд. дизајнира и производи све производе у складу са ИЕЦ 60076 серијом, ГБ 1094, ГБ/Т 10228, АНСИ/ИЕЕЕ Ц57 и британским стандардима. Производи поседују ЦЕ и ЦЦЦ сертификате. Управљање квалитетом фабрике је сертификовано према ИСО 9001:2015. Инжењеринг по мери за АНСИ, БС или АС/НЗС стандарде је доступан на захтев за извозне пројекте.
Производња трансформатора светске класе захтева ригорозно управљање квалитетом у свакој фази производње. Од инспекције улазног материјала до коначног фабричког пријемног тестирања, дисциплинован систем квалитета је једина поуздана гаранција доследног учинка на терену. Водећи произвођачи примењују системе управљања квалитетом сертификоване према ИСО 9001, допуњене плановима квалитета специфичним за процесе, статистичком контролом процеса (СПЦ) на критичним параметрима и потпуном следљивошћу материјала и резултата испитивања.
Квалитет трансформатора на крају одражава квалитет његових сировина. Кључни улазни материјали који подлежу инспекцији улазне контроле квалитета (ИКЦ) укључују слојеве од силицијумског челика (мерено за дебљину, магнетну пермеабилност и губитак језгра), бакарне или алуминијумске проводнике (проверене за чистоћу, димензије и електричну проводљивост), системе епоксидне смоле и учвршћиваче за ЦРТ дизајн (вискозитет и механичка својства папира, време изолације гела, време пресовања, изолација гела). садржај влаге и толеранција димензија), и трансформаторско минерално уље (диелектрична чврстоћа, садржај влаге, киселост и анализа раствореног гаса за јединице потопљене у уље).
| Рутински тест | Сврха |
| Мерење односа | Проверава тачност односа обртаја у односу на спецификације на плочици са именом |
| Векторска група и провера померања фазе | Потврђује везе намотаја и поларитет |
| Мерење напона импедансе и губитка оптерећења | Потврђује импедансу цурења и губитке у бакру при називној струји |
| Губитак без оптерећења и мерење струје празног хода | Потврђује губитак језгра и струју магнетизације при називном напону |
| Испитивање отпорности примењеног напона | Испитује интегритет изолације намотаја према земљи и између намотаја |
| Испитивање отпорности на индуковани напон | Верификује унутрашњу изолациону способност под напоном повишене фреквенције |
| Мерење изолационог отпора | Проверава опште стање изолације и осетљивост на влагу |
Губици трансформатора, иако мали у процентима (обично 0,5–1,5% називне снаге), акумулирају се до огромних укупних вредности широм глобалне инсталиране базе. Процене сугеришу да губици трансформатора чине отприлике 1-2% укупне глобалне производње електричне енергије - што представља стотине милијарди киловат-сати годишње. За појединачни трансформатор са животним веком од 25–40 година, чак и смањење губитака од 10% штеди значајне трошкове енергије током животног циклуса.
Регулатори у Европској унији (Директива о еколошком дизајну), Сједињеним Државама (стандарди ефикасности ДОЕ), и све више у Азији, успоставили су обавезне минималне стандарде ефикасности за енергетске и дистрибутивне трансформаторе. Ови прописи се прогресивно пооштравају, стварајући комерцијални императив за произвођаче и купце да дају приоритет дизајну са малим губицима.
Губици трансформатора се састоје од две основне категорије. Губици у празном ходу (такође се називају губици гвожђа или језгра) настају кад год је трансформатор под напоном, независно од нивоа оптерећења. Они су узроковани хистерезом и вртложним струјама у магнетном језгру и минимизирани су висококвалитетним силицијумским челиком оријентисаним на зрна, прецизним ласерским исписивањем ламинација, техникама састављања језгра са степенастим преклопом, и у премијум дизајну, употребом легура аморфног челика (које смањују губитке без оптерећења у поређењу са челиком без оптерећења у поређењу са челиком без оптерећења за 70%).
Губици оптерећења (такође се називају губици бакра или кратког споја) пропорционални су квадрату струје оптерећења и настају услед отпорног загревања у намотајима. Они су смањени захваљујући оптимизованој геометрији намотаја, проводницима мањег отпора и напредним техникама транспозиције за управљање лутајућим и вртложним губицима у намотајима под оптерећењем.
Почетна цена набавке енергетског трансформатора представља само једну компоненту укупне цене његовог животног циклуса. Тимови за набавку који се фокусирају искључиво на набавну цену ризикују потцењивање правог економског терета власништва трансформатора. Ригорозна анализа укупних трошкова власништва (ТЦО) узима у обзир све трошкове од спецификације и набавке преко инсталације, рада, одржавања и евентуалног стављања ван погона.
| ТЦО компонента | Разматрања |
| Куповна цена | Цена опреме, фабрички пријемни тест, документација и паковање |
| Транспорт и логистика | Међународна отпрема, царине, унутрашњи транспорт и осигурање |
| Монтажа и пуштање у рад | Припрема градилишта, грађевински радови, кабловске везе, пуњење уља (уљне јединице) и услуге пуштања у рад |
| Трошкови губитка без оптерећења (великим словом) | Процењено коришћењем методе капитализованих губитака: А × губитак у празном ходу (кВ) током пројектованог века трајања по локалној цени енергије |
| Трошкови губитка оптерећења (великим словом) | Б × Губитак оптерећења (кВ) при називном оптерећењу, дисконтован током пројектованог века трајања |
| Трошкови одржавања | Тестирање и замена уља (уљне јединице), одржавање заптивки, одржавање система за хлађење и сервис мењача славина |
| Праћење и заштита | Дигитални системи за надзор, релејна заштита, СЦАДА интеграција |
| Разградња и одлагање | Одлагање или рециклажа уља (уљне јединице), рециклажа језгра трансформатора и намотаја |
Енергетска индустрија обично процењује тендере за трансформаторе користећи метод капитализованог губитка, такође познат као метод фактора А&Б. Укупна процењена цена се израчунава на следећи начин:
ТЕЦ = набавна цена + (А × П0) + (Б × Пк)
Где је П0 губитак у празном ходу (кВ), Пк је губитак оптерећења при називној струји (кВ), А је капитализовани трошак губитака у празном ходу ($/кВ, који одражава рад 24 сата дневно), а Б је капитализовани трошак губитака оптерећења ($/кВ, одражавајући радни циклус и фактор оптерећења). Користећи овај оквир, трансформатор који се чини јефтинијим по номиналној вредности може се показати скупљим током свог животног века због већих губитака енергије.
Генераторски појачани трансформатори (ГСУ) претварају излазни напон генератора енергије (обично 11–22 кВ) у нивое напона преноса (110 кВ, 220 кВ, 500 кВ или више) за даљински пренос електричне енергије на велике удаљености. Ови трансформатори су међу највећим и најкритичнијим деловима електричне опреме у електроенергетском систему, са номиналном снагом од 100 МВА до преко 1.000 МВА. Аутотрансформатори међусобно повезују различите напонске нивое преносне мреже, обезбеђујући флексибилно управљање токовима снаге.
Тешка индустрија је једно од најзахтевнијих окружења за примену трансформатора. Челичане, топионице алуминијума, цементаре, постројења за хемијску прераду и рударске операције захтевају трансформаторе који могу да издрже висок садржај хармоника, честе флуктуације оптерећења и изазовне услове околине, укључујући високе температуре, прашину, вибрације и корозивну атмосферу. Индустријски трансформатори се често конструишу по наруџбини са специјалним изолационим третманима, побољшаним оценама отпорности на кратки спој и подешеним хармонијским филтрирањем.
Експлозивни раст соларне фотонапонске и енергије ветра створио је нове захтеве за применом трансформатора. Соларним постројењима су потребни инвертерски трансформатори или појачани трансформатори на нивоу низа који претварају излаз ДЦ инвертера у средњи напон за прикупљање. Трансформатори ветротурбина, смештени унутар гондоле турбине или у бази, морају да издрже механичке вибрације, термичке циклусе и хармонијско оптерећење карактеристично за производњу ветра.
Ветроелектране на мору представљају посебно захтевне захтеве, са трансформаторима постављеним на платформи изложеним атмосфери слане воде, ограниченим приступом за одржавање и ограниченим простором. И суви тип (за гондолне инсталације) и специјализоване јединице уроњене у уље (за подстанице платформе на мору) су распоређене у овим изазовним окружењима.
Високе канцеларијске куле, тржни центри, хотели, болнице, универзитети и центри података ослањају се на средњенапонске суве трансформаторе да би снизили напон напајања комуналних предузећа на употребљиве напоне зграда (380/220В у већем делу света). Карактеристике заштите од пожара, ниски захтеви за одржавање и компактне димензије сувих трансформатора од ливене смоле чине их доминантним избором за ове примене.
Лугао Повер Цо., Лтд. је професионални произвођач и добављач енергетских трансформатора са седиштем у Кини, са специјализованим фокусом на дизајну, инжењерингу и производњи енергетских трансформатора сувог типа и уроњених у уље. Основан са мисијом да испоручи поуздана, висококвалитетна електрична решења за домаћа и међународна тржишта, Лугао је изградио репутацију засновану на техничкој прецизности, производној дисциплини и услузи усмереној на купца.
За разлику од разноврсних конгломерата електричне опреме, Лугао-ов ексклузивни фокус на енергетске трансформаторе омогућава дубоку техничку експертизу, континуирано побољшање процеса и неподељену инжењерску пажњу у свом портфељу производа. Ова специјализација се директно преводи у квалитет производа, знање о примени и корисничку подршку.
| Категорија производа | Опис |
| Трансформатори од ливене смоле сувог типа | Дизајн од ливене смоле (ЦРТ), 25 кВА до 16.000 кВА, до 35 кВ примарни, усклађен са ИЕЦ 60076-11 / ГБ/Т 10228 |
| ВПИ трансформатори сувог типа | Вакуумски импрегниран, дизајн отворене ране за примену у затвореном простору са вентилацијом |
| Уљни дистрибутивни трансформатори | 10 кВА до 10 МВА, 3,3 кВ до 35 кВ, стандардна серија С11/С13, опције аморфног језгра са малим губицима |
| Енергетски трансформатори потопљени у уље | До 50 МВА, класа 110 кВ, за подстанице и индустријске апликације |
| Прилагођени и специјални трансформатори | Мине, морске класе, амбијенталне високе температуре, отпорне на хармонике или друге специјалистичке конфигурације |
Производни погон у Лугаоу је опремљен наменски изграђеним производним линијама за производњу сувог типа и трансформатора уроњених у уље, укључујући машине за намотавање, опрему за сечење и слагање језгра, пећи за ливење и сушење смоле, системе за прераду уља и вакуумско пуњење, као и свеобухватну лабораторију за електрична испитивања. Ин-хоусе производња слојева језгра, намотаја и склопова резервоара обезбеђује потпуну контролу квалитета и брз одговор на прилагођене захтеве.
Лугаов систем управљања квалитетом је сертификован према ИСО 9001:2015, који покрива процесе пројектовања, набавке, производње, тестирања и постпродајних услуга. Компанија одржава потпуно опремљену лабораторију за тестирање способну да изврши сва рутинска и типска испитивања која захтевају ИЕЦ 60076 и ГБ стандардне серије. Подаци о тестирању су дигитално снимљени и следљиви до појединачних серијских бројева трансформатора, подржавајући комплетну документацију производа за захтеве за извоз и пуштање у рад пројекта.
Лугао трансформатори су испоручени за пројекте широм југоисточне Азије, Блиског истока, Африке, источне Европе и Латинске Америке. Међународна пројектна искуства обухватају подстанице за прикупљање обновљиве енергије, електроенергетске системе индустријских објеката, програме електрификације инфраструктуре и инсталације СН/НН комерцијалних зграда. Извозна способност Лугао-а укључује усклађеност са међународним стандардима које је одредио купац, смештај за инспекцију треће стране и комплетне пакете извозне документације.
Стандардни каталошки трансформатори покривају већину уобичајених захтева примене. Међутим, значајан део индустријских, инфраструктурних и енергетских пројеката захтева трансформаторе који одступају од каталошких спецификација. Инжењерски тим компаније Лугао подржава потпуну прилагодбу свих кључних параметара, укључујући називну снагу (кВА/МВА), однос напона, векторску групу, напон импедансе, класу изолације, метод хлађења, ИП оцену кућишта, праћење температуре, тип измењивача славине (ДЕТЦ/ОЛТЦ) и физичке димензије.
Трансформатори за извоз и снабдевање се испоручују са свеобухватним пакетом документације укључујући сертификате о испитивању (рутински и тип), цртеже са димензијама, упутства за уградњу и одржавање, распоред плочица са техничким подацима, записе о контроли квалитета, сертификате материјала за примарне компоненте и сертификате о усклађености (ЦЕ, ЦЦЦили сертификацију треће стране коју наведе купац).
Лугао користи модел директног снабдевања у фабрици, елиминишући посредничке марже и омогућавајући конкурентне цене уз директан приступ функцијама инжењеринга, производње и квалитета. Купци имају користи од директне комуникације са инжењерским и производним тимовима, транспарентних ажурирања напретка производње и могућности да утичу на планирање производње за пројекте осетљиве на време.
Стандардно време испоруке производа се креће од 4 до 12 недеља у зависности од оцене, сложености и тренутног оптерећења производње. Трансформаторима направљеним по мери са нестандардним спецификацијама обично је потребно 10–18 недеља од поруџбине до испоруке. Лугао одржава програм тампон залиха за стандардне оцене великог обима, омогућавајући брзу испоруку за хитне захтеве.
Сви Лугао трансформатори су упаковани за међународни транспорт, са дрвеним сандуком, пакетима за сушење који упијају влагу, азотним притиском за јединице потопљене у уље током транзита и ознакама индикатора удара. Опције транспорта укључују поморски транспорт са пуним теретом (ФЦЛ), консолидацију терета мањег од контејнера (ЛЦЛ) и ваздушни транспорт за мале хитне пошиљке. Лугао одржава односе са искусним шпедитерима на главним извозним рутама.
Лугао-ова посвећеност сеже даље од испоруке производа. Техничка подршка је доступна током фазе инсталације и пуштања у рад, са инжењерским упутствима за инсталацију трансформатора, провером пуњења уља и пуштањем у рад, препорукама за подешавање заштитних релеја и почетном анализом раствореног гаса (ДГА) за јединице потопљене у уље. Гаранција и доступност резервних делова су део стандардног пакета снабдевања.
Интеграција дигиталних сензора, комуникационих интерфејса и аналитике података у енергетске трансформаторе представља фундаменталну еволуцију у управљању имовином мреже. Паметни трансформатори су опремљени континуираним праћењем температуре уља, температуре намотаја, нивоа раствореног гаса, активности делимичног пражњења, параметара квалитета уља и струје оптерећења. Подаци се преносе на платформе за управљање имовином преко ИЕЦ 61850 или ИоТ протокола, омогућавајући алгоритмима за предвиђање одржавања да идентификују кварове у развоју недељама или месецима пре квара. Дигитално праћење драматично смањује ризик од неочекиваних кварова, продужава радни век трансформатора спречавањем преоптерећења или преоптерећења и оптимизује интервале одржавања. Тржиште трансформатора доживљава брзо усвајање паметног надзора, посебно за критична средства мреже и за флоте где централизовани даљински надзор може да замени честе ручне инспекције.
Конвенционална изолација трансформатора — крафт папир импрегнирани уљем и минерално уље — има максималну континуирану температуру од 98°Ц (врућа тачка). Термички побољшани папир повећава ову температуру на приближно 110°Ц, док полиамидни (арамидни) изолациони системи могу да раде на 140°Ц или више. Високотемпературни изолациони системи омогућавају да трансформатори буду оптерећени на више нивое за дату физичку величину, смањујући капиталне трошкове по МВА, или да раде на сниженој температури за исту вредност, значајно продужавајући век изолације.
Аморфне металне легуре, произведене брзим гашењем растопљеног челика, показују неуређену атомску структуру која драматично смањује магнетне губитке у поређењу са конвенционалним силицијумским челиком оријентисаним на зрна. Трансформатори за дистрибуцију са аморфним језгром постижу губитке без оптерећења за 70–80% ниже од конвенционалних дизајна, нудећи убедљиву предност енергетске ефикасности. Како се разлика цена између аморфних и конвенционалних језгара сужава и како се прописи о енергетској ефикасности пооштравају, трансформатори са аморфним језгром добијају тржишни удео у апликацијама за дистрибуцију широм света.
Програми истраживања и развоја на универзитетима, националним лабораторијама и водећим произвођачима унапређују концепт чврстог трансформатора (ССТ), који замењује конвенционални нискофреквентни магнетни трансформатор са високофреквентним степеном енергетске електронске конверзије. ССТ нуде галванску изолацију, двосмерни ток снаге, контролисану конверзију напона и фреквенције и компензацију реактивне снаге у једном уређају. Иако још увек нису комерцијално примењени на нивоу комуналних предузећа, ССТ-ови привлаче интензиван истраживачки интерес за апликације укључујући ЛВДЦ микромреже, ЕВ пуњење и флексибилно АЦ/ДЦ мрежно повезивање.
Индустрија енергије ветра на мору подстиче потражњу за трансформаторима који могу да раде у екстремним морским окружењима, укључујући отпорност на слани спреј, компактне отиске за монтажу на гондол и платформу, побољшану сеизмичку отпорност и, у неким концептуалним дизајнима, потпуни рад подморја на дубинама већим од 1.000 метара. Технологија подморских трансформатора је активна област развоја, вођена дубоководном електрификацијом прераде нафте и гаса и енергијом ветра на мору.
Енергетски трансформатори су незаобилазна технологија која подупире модерну електричну цивилизацију. Њихова поузданост, ефикасност и дуговечност директно утичу на економичност и одрживост електроенергетских система широм света. Избор између технологије сувог типа и технологије уроњене у уље није бинарни, већ зависи од контекста, вођен нивоом напона, називном снагом, окружењем за инсталацију, захтевима за безбедност од пожара, филозофијом одржавања и циљевима трошкова животног циклуса. Глобално тржиште енергетских трансформатора наставља да се шири, вођено интеграцијом обновљивих извора енергије, урбанизацијом, индустријским растом и модернизацијом мреже. Произвођачи са седиштем у Кини, укључујући специјализоване фирме као што је Лугао Повер Цо., Лтд., играју све значајнију улогу у испуњавању ове потражње, нудећи производе усклађене са међународним стандардима по конкурентним ценама уз побољшање нивоа инжењерске софистицираности и обезбеђења квалитета.
За тимове за набавку који процењују добављаче трансформатора, Лугао Повер Цо., Лтд. нуди убедљив предлог: ексклузивни фокус на енергетске трансформаторе, дубоке инжењерске способности за линије производа сувог типа и уроњених у уље, ригорозну усклађеност са међународним стандардима, фабричко директно снабдевање са транспарентном документацијом о квалитету и евиденцију успешне међународне испоруке пројеката. Комбинација техничке компетенције, посвећености квалитету и конкурентних цена компаније Лугао чини га снажним партнером за пројекте у широком спектру индустрија и географских подручја.
