Поуздана, брза и сигурна дистрибуција електричне енергије је предуслов за економски раст и друштвени напредак. У градској инфраструктури, индустријским објектима, пројектима обновљивих извора енергије и распоређивању електричне енергије у ванредним ситуацијама, инжењери и програмери пројеката све више захтевају дистрибутивна решења која смањују временске рокове изградње, смањују укупан ризик пројекта и одржавају највиши ниво оперативне безбедности.
Трансформаторска подстаница кутијастог типа — такође позната као компактна подстаница или монтажна подстаница — одговара на овај захтев фабрички састављеном, претходно тестираном јединицом која интегрише средњенапонску (СН) расклопну опрему, дистрибутивни трансформатор и нисконапонску (ЛВ) дистрибутивну опрему у оквиру једног кућишта отпорног на временске услове. Елиминишући потребу за конвенционалним зградама подстаница, кутијаста трафостаница се може инсталирати на припремљену плочу, под напоном и ставити у рад за делић времена потребног традиционалним приступима.
Лугао Повер Цо., Лтд. је водећи специјалиста са седиштем у Кини за трансформаторске подстанице кутијастог типа, који нуди производе и европског типа (ИЕЦ стандард) и америчког типа (АНСИ/ИЕЕЕ стандард). Директан модел компаније у фабрици, усклађеност са више стандарда и снажне могућности инжењеринга по мери чине је поузданим ОЕМ и велепродајним партнером за ЕПЦ извођаче, комуналне компаније, индустријске програмере и власнике пројеката обновљивих извора енергије широм света.
Ова бела књига пружа свеобухватну техничку и комерцијалну анализу трансформаторских подстаница кутијастог типа: таксономију производа, инжењерске принципе, мерила перформанси, упутства за примену, усклађеност са стандардима и методологију одлучивања о набавци. Намењен је као референтни документ за електроинжењере, менаџере пројеката, стручњаке за набавке и доносиоце техничких одлука.
Предвиђа се да ће глобална потрошња енергије расти за 2,4–3,1% годишње до 2035. године, подстакнута индустријском експанзијом, растом урбаног становништва, усвајањем електричних возила и интеграцијом дистрибуираних обновљивих извора енергије. Конвенционалне методе изградње трафостаница — које захтевају трајне цивилне структуре, продужене рокове за издавање дозвола и велике екипе за монтажу — све су више некомпатибилне са брзином и флексибилношћу коју захтева савремена испорука пројеката.
У међувремену, очекивања у погледу безбедности и поузданости од комуналних предузећа и регулаторних тела настављају да расту. Догађаји као што су кварови на опреми због неадекватне заштите животне средине, инциденти бљеска лука од изложених делова под напоном и контаминација уљем од старе опреме доводе до померања ка интегрисанијим, фабрички тестираним и затвореним дистрибутивним архитектурама.
Глобално тржиште компактних/кутија подстаница било је процењено на приближно 13,5 милијарди УСД у 2023. и очекује се да ће расти на ЦАГР од 7,2–8,5% до 2030. Кључни вектори раста укључују:
| Регион | 2023 Валуе | Прогноза за 2030 | ЦАГР | Кеи Дривер |
|---|---|---|---|---|
| Азијско-пацифички | УСД 5,4 Б | 9,8 УСД Б | 8,9% | Индустријализација, РЕ |
| Европа | 3,1 милијарде долара | 5,1 милијарде долара | 7,4% | Модернизација мреже |
| Северна Америка | 2,6 милијарди долара | 4,2 милијарде долара | 7,1% | Замена старења инфра |
| МЕА и Латинска Америка | 2,4 милијарде долара | 4,5 милијарди долара | 9,4% | Програми електрификације |
Табела 1 — Глобално тржиште кутијастих подстаница по регионима, 2023–2030
A Трансформаторска подстаница кутијастог типа(такође се назива и компактна подстаница, монтажна подстаница или пакетна подстаница) је потпуно фабрички састављена, претходно тестирана јединица за дистрибуцију електричне енергије која интегрише три функционалне компоненте унутар једног кућишта отпорног на временске услове:
Фабричка монтажа осигурава да су унутрашњи каблови, везе сабирница, подешавања заштитних релеја и међукомпонентни интерфејси завршени, тестирани и верификовани пре испоруке. Радови на лицу места се своде на припрему темеља, завршетак СН/НН каблова, уземљење и напајање.
Подстанице типа кутије су широко категорисане у две породице дизајна, одражавајући различите инжењерске традиције и преференције регионалних стандарда:
| Димензија | Европски тип | Америцан Типе |
|---|---|---|
| Стандард | ИЕЦ 62271, ИЕЦ 60076-11 | АНСИ/ИЕЕЕ Ц57, Ц37 серија |
| МВ Свитцхинг | Вакумски ЦБ или СФ₆ разводни уређај | Осигурач + прекидач за прекид оптерећења (ЛБС) |
| Трансформер | Суви тип (пожељно) или потопљен у уље | Потопљен у уље (стандардно) |
| Циљне регије | Европа, Кина, Блиски исток, Азија-Пацифик, Африка | Северна Америка, Латинска Америка, делови Азије и Африке |
Табела 2 — Европска наспрам америчког Тип: Класификација највишег нивоа
Трафостаница европског типа има модуларни распоред са три одељка унутар топло поцинкованог или нерђајућег челика кућишта. Три одељка — СН разводни уређај, трансформатор и НН дистрибуција — физички су одвојени унутрашњим преградним зидовима, обезбеђујући задржавање квара лука и омогућавајући независан приступ за одржавање без искључивања суседних делова.

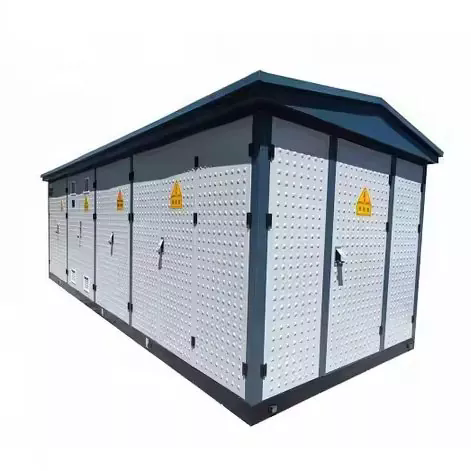

Слика 1 — Подстаница европског типа Бок
МВ одељак може да прими или главну јединицу прстена (РМУ) или појединачне СН панеле у зависности од топологије напајања (радијални или прстенасти довод). Користе се две основне технологије расклопних уређаја:
| Технологија | Опис |
|---|---|
| Вакуумски прекидач (ВЦБ) | Прекида струје квара и оптерећења у вакуумској боци за прекидање. Нуди високу издржљивост (10.000+ радних циклуса), брзо отклањање грешака (<50 мс) и не садржи СФ₆ — све се више преферира према еколошким прописима. |
| СФ₆ гасом изолована расклопна опрема (ГИС) | Користи гас сумпор хексафлуорид за гашење лука и изолацију. Изузетно компактан и веома поуздан. Напомена: СФ₆ је моћан гас стаклене баште (ГВП ~23,500) и његова употреба подлеже пооштравању еколошких прописа у ЕУ и другде. |
| Прстен главне јединице (РМУ) | Фабрички запечаћен, гасом изолован (СФ₆ или вакуум) склопни уређај који комбинује прекидаче за прекид оптерећења и заштитне осигураче у компактној металној јединици. Идеалан за дистрибутивне мреже са прстенастим доводом. |
СН разводни уређај пружа све потребне заштитне функције: прекострујну (АНСИ 51), земљоспој (АНСИ 51Н/67Н) и диференцијалну заштиту где је специфицирано. Усклађеност са стандардом ИЕЦ 62271-200 обезбеђује класификацију квара лука (ИАЦ — Интернал Арц Цлассифиед) за заштиту особља.
Трансформаторски одељак трафостанице европског типа најчешће је смештен у трансформаторе сувог типа од ливене смоле (серија СЦБ), иако се користе и јединице потопљене у уље. Предност сувог типа у трафостаницама европског типа усклађена је са предностима противпожарне безбедности које су критичне за градске, комерцијалне и инсталације у затвореном простору. Кључне карактеристике:
ЛВ одељак садржи главну ЛВ разводну плочу са прекидачима у калупу (МЦЦБ) или ваздушним прекидачима отвореног типа (АЦБ) на излазним фидерима, мерењем енергије, кондензаторима за корекцију фактора снаге (опционо) и интерфејсима за даљински надзор и интеграцију СЦАДА. Системи сабирница су димензионисани за називну струју са одговарајућом отпорношћу на кратки спој према ИЕЦ 61439.
| Параметар | Спецификација Опсег |
|---|---|
| Називни капацитет | 100 кВА – 2.500 кВА (стандард); до 6.300 кВА специјал |
| СН Класа напона | 6 кВ, 10 кВ, 20 кВ, 35 кВ |
| ЛВ излазни напон | 0,4 кВ (3П+Н), доступно по мери |
| МВ прекидачки уређај | Вакуум ЦБ / СФ₆ РМУ / прекидач за прекид оптерећења |
| Трансформер Типе | Сува ливена смола (пожељно) или уроњена у уље |
| Оцена кратког споја | 16 кА / 20 кА / 25 кА (1 с) — према ИЕЦ 62271 |
| Заштитна класа | ИП33Д стандард; ИП44 / ИП54 са побољшаним кућиштем |
| Температура околине | –25 °Ц до +40 °Ц стандард; Доступна арктичка верзија –40 °Ц |
| Висина | Стандардно до 1000 м; верзије са смањеним називним капацитетима за до 4.000 м |
| Применљиви стандарди | ИЕЦ 62271-202, ИЕЦ 60076-11, ИЕЦ 61439-1, ГБ/Т 17467 |
| Интеграција паметне мреже | ИЕЦ 61850 комуникациони интерфејс доступан; СЦАДА-реади |
Табела 3 — Трафостаница европског типа са кутијом: Индикативне техничке спецификације
Амерички тип (такође познат као трансформаторска подстаница са монтажом на подлогу или трафостаница са петљом) се разликује по свом троугластом или линеарном унутрашњем распореду, са СН комутационим одељком и НН мерним/дистрибутивним одељцима који су доступни са предње и бочне стране, и трансформатором уроњеним у уље који заузима централно лежиште. Спољно кућиште је типично обојени челични орман тешких димензија са вратима отпорним на неовлашћено отварање и закључавање, дизајниран за уградњу у нивоу земље на бетонску подлогу.
Слика 2 — Подстаница америчког типа Бок
Амерички тип користи једноставнију, економичнију конфигурацију МВ прекидача у поређењу са европским типом. Стандардни аранжман се састоји од:
Ова конфигурација нуди убедљиву комбинацију једноставности, исплативости и поузданости. Одсуство сложене заштитне електронике смањује оптерећење одржавања и захтеве за специјализованим вештинама, што га чини веома погодним за примене у областима са ограниченом техничком инфраструктуром радне снаге.
Трансформатор у трафостаници америчког типа је увек уроњен у уље, запечаћена јединица (без конзерватора). Потпуно затворен дизајн спречава улазак влаге у уље, елиминишући примарни узрок деградације изолације. Кључне карактеристике:
НН део трафостанице америчког типа је релативно једноставнији, обично се састоји од главног прекидача или осигурача, утичнице за мерач енергије и прикључака за одлазне НН доводе. Софистициранија ЛВ дистрибуција (више одлазних фидера, корекција фактора снаге, даљински надзор) се може уградити, али је мање уобичајена у стандардним конфигурацијама.
| Параметар | Спецификација Опсег |
|---|---|
| Називни капацитет | 75 кВА – 2.500 кВА (стандард); 3,750 кВА+ са посебним дизајном |
| СН Класа напона | 5 кВ, 15 кВ, 25 кВ, 35 кВ (АНСИ класа) |
| ЛВ излазни напон | 120/240 В (једнофазни), 208И/120 В, 480И/277 В или прилагођени |
| МВ прекидачки уређај | Баи-О-Нет / Осигурач за ограничавање струје + прекидач за прекид оптерећења |
| Трансформер Типе | Потопљен у уље, херметички затворен (ОНАН) |
| Енцлосуре | Тешки челик, премазан прахом / полиуретанска боја; отпоран на неовлашћено коришћење |
| Заштитна класа | НЕМА 3Р стандард (отпоран на кишу и суснежицу); НЕМА 4Кс опционо |
| Деадфронт Десигн | Да — коленасти конектори за завршетак СН кабла безбедни на додир |
| Применљиви стандарди | АНСИ/ИЕЕЕ Ц57.12.26, Ц57.12.28, НЕМА ТР1, ГБ/Т 17467 |
| Лооп Феед | Стандардно — две долазне позиције СН кабла (могућност петље) |
Табела 4 — Подстаница америчког типа Бок: Индикативне техничке спецификације
Иако оба типа производа испуњавају основни циљ компактне, префабриковане дистрибуције енергије, њихова филозофија дизајна, заштитна способност, профили трошкова животног циклуса и оптимална окружења примене се значајно разликују. Табела у наставку пружа структурирано поређење за подршку одлукама о избору технологије.
| Критеријум | Европски тип | Америцан Типе |
|---|---|---|
| МВ Протецтион | Потпуна ЦБ заштита са релејем; висока дискриминација кривице | Фусе-басед; једноставнија, ограничена селективност зона раседа |
| Трансформер | Преферира се суви тип — безбедно од пожара, мало одржавања | Потопљен у уље — робустан, исплатив, доказано |
| Цапитал Цост | Више (15–30% премије у односу на амерички) | Ниже — економично за пројекте са ограниченим буџетом |
| Спреман за паметну мрежу | Одлично — ИЕЦ 61850, СЦАДА, даљински управљач | Основни — ограничена урођена интелигенција; надоградив |
| Фире Сафети | Одличан (суви трансформатор, класа пожара Ф1) | Добар — дизајн заптивеног уља; потребне мере заштите од пожара |
| Одржавање | Веома ниска — сувом типу није потребно сервисирање уља | Умерено — периодично праћење стања уља |
| Инсталација | Нешто сложеније; специјалистичко пуштање у рад | Једноставно, брзо — идеално за дистрибуирану примену |
| Толеранција преоптерећења | Добро (са опцијом присилног хлађења ваздуха) | Одлично — велика термичка маса уља |
| Примари Стандард | ИЕЦ 62271-202 / ГБ/Т 17467 | АНСИ/ИЕЕЕ Ц57.12.26 / Ц57.12.28 |
Табела 5 — Европски у односу на амерички тип Бок подстаница: Свеобухватно поређење
Ниједан тип није универзално супериоран. Европски тип пружа већу интелигенцију заштите, сигурност од пожара и скалабилност паметне мреже по високој цени, што га чини оптималним за урбана, комерцијална и регулисана окружења. Амерички тип нуди изванредну економичност и једноставност примене за индустријске паркове, приградске мреже и пројекте осетљиве на буџет.
Кућиште је прва линија одбране за унутрашњу електричну опрему и представља критични елемент дугорочне поузданости. Подстанице Лугао Повер бок користе следећу хијерархију конструкције у зависности од типа производа и спецификације животне средине:
| Врста материјала | Опис |
|---|---|
| Вруће поцинковани (ХДГ) челик | Основна конструкција за све стандардне јединице. Цинк премаз пружа одличну отпорност на корозију; погодан за општа индустријска и урбана окружења. Минимални слој цинка: 85 μм по ИСО 1461. |
| Нерђајући челик 304 / 316Л | Одређен за приобалне, морске, хемијске примене или апликације са високом влажношћу. Квалитет 316Л пружа врхунску отпорност на хлорид. Стандард за пројектне трафостанице на мору. |
| Кућиште од алуминијумске легуре | Лагана опција за локације са ограничењима тежине или транспортном логистиком. Анодизирана завршна обрада пружа отпорност на корозију без фарбања. |
| ГРП / ФРП композит | Опција полимера ојачаног стаклом за апликације које захтевају немагнетна, непроводна кућишта (нпр. МРИ апартмани, осетљива електронска окружења). |
Заштита кућишта од чврстих честица и воде дефинисана је ИП кодом (ИЕЦ 60529). Лугао-ов стандардни и побољшани нивои заштите су:
| ИП класа | Ниво заштите | Типична примена |
|---|---|---|
| ИП33Д | Заштита од прашине / кише (15° прскање). | Стандардна спољна инсталација, општа клима |
| ИП44 | Отпоран на прскање из свих праваца | Приобална подручја, тропске зоне са великим падавинама |
| ИП54 | Заштићен од прашине + отпоран на прскање | Прашњава индустријска окружења, пустињска клима |
| НЕМА 3Р | Киша и суснежица (АНСИ/НЕМА стандард) | Амерички тип за Северну Америку / АНСИ пројекте |
Табела 6 — ИП/НЕМА класе заштите кућишта које нуди Лугао Повер
Ефикасно управљање топлотом унутар кућишта је од суштинског значаја да би се спречило превремено старење изолације и обезбедио рад у границама номиналне температуре. Подстанице Лугао користе:
Усклађеност са важећим међународним и националним стандардима није опциона — она је основа за одобрења пројеката, уговора о међусобном повезивању комуналних предузећа, покрића осигурања и дугорочне заштите од правне одговорности. Лугао Повер производи су дизајнирани, произведени и тестирани у складу са комплетном матрицом применљивих стандарда за европске и америчке производе.
| Стандард | Тело | Обим |
|---|---|---|
| ИЕЦ 62271-202 | ИЕЦ | Високонапонске/нисконапонске монтажне трафостанице — примарни стандард дизајна за европски тип. |
| ИЕЦ 60076-11 | ИЕЦ | Енергетски трансформатори сувог типа — отпорност на пожар, класа климе/екологије, изолација. |
| ИЕЦ 62271-1 / -100 / -200 | ИЕЦ | Заједничке спецификације за АЦ разводне уређаје; АЦ прекидачи; АЦ металом затворена расклопна опрема. |
| ИЕЦ 61439-1 / -2 | ИЕЦ | Нисконапонски расклопни и управљачки склопови — Дизајн и испитивање нисконапонске разводне плоче. |
| АНСИ/ИЕЕЕ Ц57.12.26 | ИЕЕЕ | Захтеви за једнофазне дистрибутивне трансформаторе, уроњене у уље, на подлогу — амерички тип. |
| АНСИ/ИЕЕЕ Ц57.12.28 | ИЕЕЕ | Интегритет кућишта опреме монтиране на подлогу — АНСИ механичке перформансе и безбедност. |
| ГБ/Т 17467 | САЦ | Кинески национални стандард за високонапонске/нисконапонске префабриковане подстанице (еквивалентно ИЕЦ 62271-202). |
| ЦЕ (ЛВД + ЕМЦ) | ЕУ | Обавезно за производе који се пласирају на тржиште ЕУ/ЕЕА. Демонстрира усклађеност са Директивом о ниском напону и Директивом о електромагнетној компатибилности. |
| ЦЦЦ (3Ц) | ЦНЦА | Кина обавезна сертификација — потребна за регулисане електричне производе који се продају на кинеском домаћем тржишту. |
Табела 7 — Матрица усклађености са стандардима: подстанице Лугао Повер Бок
Приликом набавке за међународне пројекте, увек наведите важеће стандарде у документима РФК и захтевајте проверљиве сертификате о испитивању типа од акредитоване лабораторије треће стране (нпр. КЕМА, ТУВ, СГС, ЦЕСИ). Лугао Повер одржава актуелне извештаје о испитивању типа и документацију о сертификацији за све стандардне линије производа и обезбеђује копије као део стандардног пакета документације за испоруку.
Трансформаторске подстанице кутијастог типа су распоређене у изузетно разноликом спектру апликација. Следећи одељци профилишу примарне сегменте примене, са специфичним упутствима о избору типа производа, кључним инжењерским захтевима и Лугао релевантним могућностима за сваки.
Општинска предузећа и градска дистрибутивна предузећа користе кутијасте трафостанице да испоруче коначну трансформацију од 10–35 кВ до 0,4 кВ у градским срединама где је простора мало, а естетски, бучни и безбедносни захтеви строги. Типични сценарији постављања укључују подземне коморе, надземне положаје киоска и унутар паркинга на више нивоа или подрума зграда.
Индустријски паркови и велики производни кампуси захтевају поуздану инфраструктуру за дистрибуцију електричне енергије која се брзо може применити и способну да опслужује различита оптерећења — моторне погоне, процесно грејање, компримовани ваздух, ХВАЦ — са високим факторима оптерећења и захтевним захтевима за квалитет електричне енергије.
Пројекти соларне ПВ и енергије ветра за комуналне услуге захтевају велики број појачаних подстаница (обично 0,69 кВ излаз инвертера на 10/35 кВ колекторску мрежу). Економија и распоред ових пројеката су веома осетљиви на цену опреме и временске рокове инсталације — обе области у којима кутијасте подстанице нуде одлучујуће предности у односу на конвенционалну конструкцију подстаница.
Главни развој инфраструктуре — аеродроми, морске луке, метро/железнички системи, стадиони, центри података и постројења за пречишћавање воде — захтева поуздану примарну дистрибуцију електричне енергије са добро дефинисаним захтевима за доступност и одржавање. Кутијске подстанице служе као примарне дистрибутивне тачке и секундарне трафостанице у оквиру дистрибутивне мреже локације.
Грађевински пројекти, операције опоравка од катастрофе, велики догађаји и војна распоређивања захтевају преносиву инфраструктуру за дистрибуцију електричне енергије која се брзо може применити. Трафостанице које се монтирају на клизач или на приколицу пружају пуну способност дистрибуције уз минималну припрему локације.
| Корак | Активност | Кључна питања и разматрања |
|---|---|---|
| 1 | Дефинишите оптерећење и капацитет | Укупно оптерећење (кВА), фактор потражње, пројекција раста оптерећења током 15–20 година? Величина за 70–80% оптерећења при вршној пројектованој потражњи. |
| 2 | Одредите нивое напона | Доступан СН напон напајања? Потребан НН дистрибутивни напон? Да ли је регулација напона (ОЛТЦ) потребна за стабилност оптерећења? |
| 3 | Процените локацију и окружење | У затвореном или на отвореном? Распон температуре околине, надморска висина, влажност, ниво загађења (сол, прашина, хемикалија)? Просторна ограничења? |
| 4 | Изаберите Врста производа | Приоритет противпожарне безбедности → европски (суви тип). Ограничење буџета / једноставна заштита → амерички. Паметна мрежа / аутоматизација → европски. |
| 5 | Специфицирајте стандарде | Идентификујте обавезне стандарде за надлежност пројекта. Наведите потребне ознаке сертификације (ИЕЦ, АНСИ, ЦЕ, ЦЦЦ, итд.) у РФК. |
| 6 | Процените ТЦО | Упоредите укупне трошкове власништва: капитални трошак + капитализовани губици без оптерећења + капитализовани губици оптерећења + трошкови одржавања током радног века. |
Табела 8 — Оквир за избор трафостанице у шест корака
| Изаберите ЕВРОПСКИ ТИП ако… | Изаберите АМЕРИЧКИ ТИП ако… |
|---|---|
| – Инсталација се врши у затвореним, урбаним или у близини настањених зграда – Прописи о заштити од пожара забрањују опрему пуњену уљем – Потребна је паметна мрежа / СЦАДА интеграција – Наведена је дискриминација високе заштите – Минимално одржавање је приоритет – Локалитет је подложан високој влажности или корозивној атмосфери – Надлежност ИЕЦ пројекта (Европа, Кина, Блиски исток, Африка) |
– Буџет пројекта је ограничен – Брзо распоређивање је критично – Примена је индустријска, приградска или рурална на отвореном – Толеранција преоптерећења је важна – Једноставан рад од стране техничара опште струке – Користи се топологија МВ мреже са петљом – АНСИ/ИЕЕЕ пројектна надлежност (Америка, делови Азије) |
Табела 9 — Водич за брзи избор: европски у односу на амерички тип
Приликом издавања Захтева за понуду (РФК) Лугао Повер-у или било ком добављачу трафостанице, следеће техничке податке треба да наведете или затражите:
Лугао Повер Цо., Лтд.је специјализовани произвођач енергетских трансформатора и трансформаторских подстаница са седиштем у Кини, фокусиран искључиво на пројектовање, инжењеринг и снабдевање електричном дистрибутивном опремом за домаћа и међународна тржишта. Јединствени фокус компаније на производ омогућава дубину техничких могућности и доследност квалитета производње коју генерални добављачи електричне опреме не могу да реплицирају.
Лугао послује и као ОЕМ партнер за међународне електричне брендове и директан велепродајни добављач за ЕПЦ извођаче, комуналне и индустријске програмере широм света. Директно снабдевање из фабрике елиминише маргине дистрибутера и обезбеђује доследан квалитет, директан инжењерски приступ и поуздане перформансе испоруке за купце.

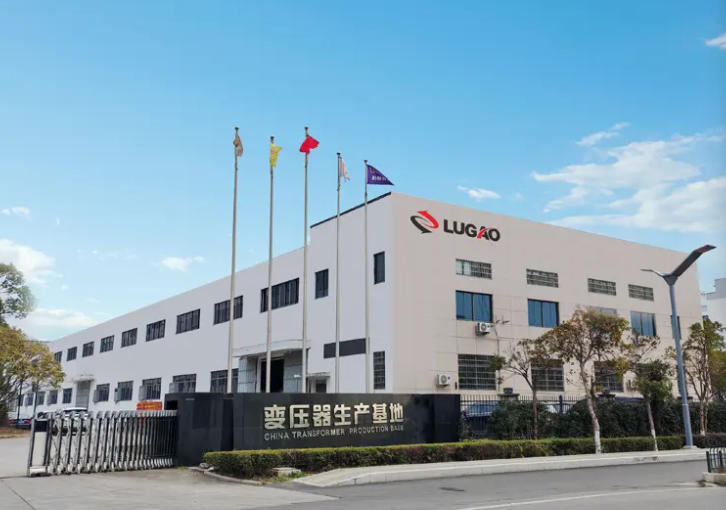

Слика 3 — Лугао Повер Цо., Лтд. Мануфацтуринг Фацилити
| Производ | Доступне варијанте | Опсег капацитета |
|---|---|---|
| Трафостаница европског типа | ВЦБ / СФ₆ РМУ / ЛБС + суви или уљни трансформатор | 100 кВА – 6.300 кВА |
| Подстаница америчког типа Бок | Осигурач+ЛБС, петља-феед, монтажа на јастучић, трансформатор уроњен у уље | 75 кВА – 3.750 кВА+ |
| Разводни трансформатор сувог типа | СЦБ серија, ливена смола, класа пожара Ф1 | 30 кВА – 10.000 кВА |
| Трансформатор потопљен у уље | С11/С13/С15 серија, ОНАН/ОНАФ/ОФАФ | 30 кВА – 50.000 кВА |
| Прилагођене / ОЕМ подстанице | Комплетна инжењерска услуга, прилагођене димензије и оцене | По спецификацији пројекта |
Табела 10 — Преглед портфеља производа Лугао Повер
| Предност | Опис |
|---|---|
| Специјализовани фокус | Сваки инжењерски ресурс, постројење за тестирање и производни процес у Лугаоу посвећени су производима трансформатора и подстаница. Нема разводњавања стручности преко неповезаних линија производа. |
| Мулти-Стандард Цомплианце | Производи сертификовани према ИЕЦ, АНСИ/ИЕЕЕ, ГБ, ЦЕ и ЦЦЦ — омогућавају примену у практично било којој јурисдикцији пројекта широм света без реинжењеринга. |
| Цустом Енгинееринг | Ин-хоусе дизајнерски тим обезбеђује потпуну прилагодбу: нестандардне напоне, необичне капацитете, посебне материјале кућишта, екстремне климатске дизајне и интеграцију паметне мреже. |
| Фабричке цене | Елиминисање маргина дистрибутера доноси 15–25% структурне предности у трошковима у односу на еквивалентне производе који се купују преко дистрибутивних мрежа. |
| Доказана поузданост | Производи пројектовани и валидирани за рад под сталним пуним оптерећењем, високом влажношћу, високим температурама, сланом маглом и пустињском прашином. |
| ОЕМ партнерство | Потпуна ОЕМ могућност укључујући прилагођену натписну плочицу, документацију и паковање за купце међународних брендова којима је потребна испорука са белим етикетама. |
Лугао Повер извози кутијасте подстанице и енергетске трансформаторе за пројекте широм Азије-Пацифика, Блиског истока, Африке, Европе и Америке. Портфолио компаније у складу са више стандарда и искуство са међународном логистиком, царинском документацијом и захтевима за одобрење локалних комуналних предузећа чине је поузданим партнером за прекогранично снабдевање пројеката.
Производња и инжењеринг компаније Лугао Повер су вођени Системом управљања квалитетом (КМС) усклађеним са принципима ИСО 9001, који покривају цео животни циклус производа од набавке материјала до испоруке и подршке након продаје. КМС укључује документоване контролне процедуре за све критичне производне процесе, квалификацију добављача, инспекцију у току процеса, управљање неусаглашеностима и одржавање калибрисане испитне опреме.
Свака подстаница Лугао бок пролази кроз свеобухватан рутински програм тестирања пре испоруке, укључујући:
| Тест | Стандард / Критеријуми прихватања |
|---|---|
| МВ диелектрик (издржљивост на наизменичну струју) | ИЕЦ 62271-1 / АНСИ Ц37: Наноси се на номиналном нивоу изолације у трајању од 1 минута — без прескакања |
| Издржљивост фреквенције НН снаге | ИЕЦ 61439-1: Примењено по номиналном нивоу изолације — без прескока |
| Рутински тестови трансформатора | ИЕЦ 60076-1: Отпор намотаја, однос напона, импеданса кратког споја, губитак без оптерећења, губитак оптерећења |
| Отпорност изолације | Према ИЕЦ 60076 / ИЕЦ 62271 — отпор мерен на 2.500 В ДЦ; у поређењу са фабричком базом |
| Функционални тест релеја заштите | Све функције заштите тестиране у односу на подешавања координације релеја; време путовања проверено |
| Тест функције међусобног закључавања | Сва механичка и електрична блокада верификована како би се спречиле нетачне секвенце укључивања |
| Визуелна и димензиона инспекција | Све компоненте, етикете, ознаке каблова и прикључци верификовани у складу са одобреним цртежима |
| Узорак уља (јединице потопљене у уље) | ИЕЦ 60296: Испитана и сертификована диелектрична чврстоћа, садржај влаге и киселост |
Табела 11 — Програм рутинских испитивања за подстанице Лугао Бок
За значајне поруџбине или на захтев купца, Лугао Повер организује испитивање фабричког прихватања (ФАТ) у свом погону. Током ФАТ-а, инжењери купца или именовани агент за инспекцију могу да присуствују свим рутинским електричним тестовима, прегледају материјале и сертификате компоненти, верификују усаглашеност димензија, прегледају документацију о квалитету и потврде тачност натписне плочице пре него што дају дозволу за испоруку. Потпуни ФАТ извештаји о испитивању са подацима о испитивању, записима о калибрацији и потписом инспектора су обезбеђени као део пакета документације за испоруку.
