Шта је трансформатор уроњен у уље и зашто је то пожељан избор за системе дистрибуције електричне енергије

Трансформатори потопљени у уљеиграју кључну улогу у савременим системима за пренос и дистрибуцију електричне енергије. Од индустријских постројења до националних подстаница, трансформатори пуњени уљем су широко прихваћени због својих супериорних перформанси изолације, ефикасности хлађења, поузданости и дугог века трајања. У овом свеобухватном водичу истражујемо шта је трансформатор уроњен у уље, како функционише, његову структуру, техничке спецификације, методе хлађења (ОНАН/ОНАФ), предности у односу на трансформаторе сувог типа, праксе одржавања и како одабрати правог произвођача као нпр.ЛугаоРешења трансформатора уроњених у уље.

Садржај

• 1. Шта је трансформатор уроњен у уље?
• 2. Како ради трансформатор напуњен уљем?
• 3. Главне компоненте трансформатора уроњеног у уље
• 4. Методе хлађења: ОНАН вс ОНАФ
• 5. Предности у односу на трансформаторе сувог типа
• 6. Примене у дистрибуцији електричне енергије
• 7. Кључне техничке спецификације
• 8. Како одабрати прави трансформатор уроњен у уље?
• 9. Смернице за одржавање и безбедност
• 10. Често постављана питања

1. Шта је трансформатор уроњен у уље?

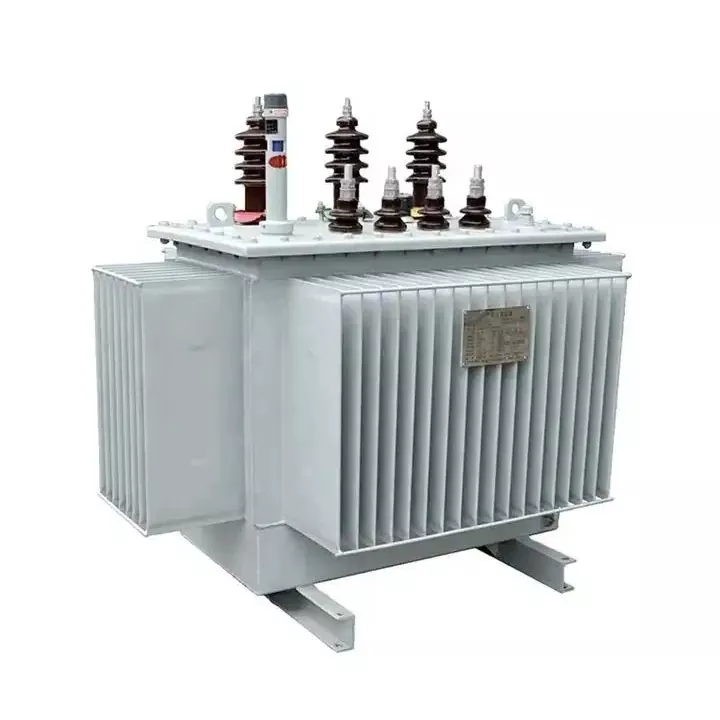

Антрансформатор уроњен у уље, такође познат као трансформатор напуњен уљем или трансформатор уроњен у течност, је тип енергетског трансформатора у коме су језгро и намотаји потопљени у изолационо минерално уље. Трансформаторско уље има две основне функције:

• Електрична изолација
• Одвођење топлоте (медиј за хлађење)

Ови трансформатори се широко користе у мрежама средњег и високог напона за дистрибуцију електричне енергије, обично у распону од 10кВ до 220кВ или више, у зависности од захтева система.

2. Како ради трансформатор напуњен уљем?

Принцип рада уљног трансформатора заснива се на електромагнетној индукцији. Када наизменична струја тече кроз примарни намотај, ствара магнетно поље у језгру од ламинираног силиконског челика. Овај магнетни флукс индукује напон у секундарном намотају.

Улога трансформаторског уља

• Апсорбује топлоту генерисану губицима бакра и губицима у језгру
• Преноси топлоту на ребра радијатора или расхладне цеви
• Спречава оксидацију и контаминацију влаге
• Обезбеђује диелектричну чврстоћу између намотаја

Уље циркулише природним путем или путем система принудног хлађења, у зависности од величине и снаге трансформатора.

3. Главне компоненте трансформатора уроњеног у уље

4. Методе хлађења: ОНАН вс ОНАФ

ОНАН (уље природно ваздух природно)

• Природна циркулација уља
• Природно хлађење ваздуха
• Користи се за мање трансформаторе

ОНАФ (природна нафта)

• Природна циркулација уља
• Принудно хлађење ваздухом помоћу вентилатора
• Погодно за трансформаторе великог капацитета

Избор одговарајуће методе хлађења обезбеђује оптималне термичке перформансе и продужава животни век трансформатора.

5. Предности у односу на трансформаторе сувог типа

• Већи капацитет преоптерећења
• Боље одвођење топлоте
• Нижа радна бука
• Дужи радни век (20-30+ година)
• Исплативо за велике капацитете

Док су трансформатори сувог типа погодни за унутрашње инсталације, трансформатори уроњени у уље остају пожељан избор за спољашње подстанице и тешка индустријска оптерећења.

6. Примене у дистрибуцији електричне енергије

• Комуналне подстанице
• Постројења за обновљиву енергију (соларна и ветар)
• Индустријски производни капацитети
• Рударске операције
• Градске и руралне дистрибутивне мреже

Произвођачи волеЛугао Поверпружају прилагођена решења трансформатора за различите примене широм света.

7. Кључне техничке спецификације

8. Како одабрати прави трансформатор уроњен у уље?

Узмите у обзир ове факторе:

1. Оптерећење потражње и потенцијал раста
2. Инсталационо окружење
3. Захтеви за хлађење
4. Стандарди ефикасности (ИЕЦ/АНСИ)
5. Снага кратког споја

Партнерство са поузданим произвођачем трансформатора трафостаница обезбеђује усклађеност са међународним стандардима и дугорочну сигурност у раду.

9. Смернице за одржавање и безбедност

• Редовно испитивање диелектрике уља
• Анализа раствореног гаса (ДГА)
• Термичка инспекција
• Проверите чауре и заптивке
• Пратите услове оптерећења

Превентивно одржавање значајно смањује ризик од кварова и продужава радни век.

10. Често постављана питања

П1: Колики је животни век трансформатора уроњеног у уље?

Обично 20-30 година уз правилно одржавање.

П2: Да ли је трансформаторско уље запаљиво?

Да, минерално уље је запаљиво, али сигурносни системи и правилна инсталација минимизирају ризике.

П3: Шта је боље: трансформатор уроњен у уље или суви трансформатор?

Трансформатори уроњени у уље су генерално бољи за спољашње и апликације великог капацитета због супериорног хлађења.

П4: Које стандарде испуњавају уљни трансформатори?

ИЕЦ 60076, АНСИ/ИЕЕЕ и ГБ стандарди.

Закључак

Трансформатори потопљени у уље остају окосница глобалне инфраструктуре за дистрибуцију електричне енергије. Уз одлично управљање топлотом, издржљивост и економичност, они настављају да надмашују алтернативне технологије у захтевним окружењима.

Ако тражите поузданог произвођача трансформатора уроњених у уље са међународним сертификатима и прилагођеном инжењерском подршком,Лугао Повернуди напредна решења прилагођена вашим захтевима пројекта. За детаљне спецификације и конкурентне понуде,контактирајте насданас и допустите нашем инжењерском тиму да покрене ваш успех.
