Расклопни уређаји су окосница сваког модерног електроенергетског система. Од терминала генератора електране до последњег дистрибутивног панела у пословној згради, разводни уређаји обављају основне функције укључивања, заштите, изолације и надзора који одржавају сигуран и поуздан проток струје. Без тога не би био могућ ни контролисан рад ни безбедно управљање кваровима на електричним мрежама.
Како глобална потражња за електричном енергијом расте, енергетске мреже постају сложеније, а интеграција обновљивих извора енергије убрзава, захтеви који се постављају пред расклопне уређаје брзо се развијају. Веће оцене отпорности на кратки спој, паметнија координација заштите, интеграција дигиталног надзора и строжи стандарди еколошког учинка преобликују спецификације које захтевају комунална предузећа, индустријски оператери и инфраструктурни програмери широм света.
Ова бела књига пружа темељно испитивање технологије расклопних уређаја у различитим класама напона — од нисконапонских дистрибутивних расклопних уређаја до средњенапонских прстенастих главних јединица и високонапонских металних расклопних уређаја. Покрива инжењерске принципе који су у основи сваке категорије производа, кључне параметре перформанси и стандарде који регулишу спецификацију, примарне домене примене и структурисану методологију набавке која води доношење одлука о избору технологије.
Лугао Повер Цо., Лтд. је водећи произвођач комплетног распона напона склопних уређаја са седиштем у Кини, који нуди производе сертификоване према ИЕЦ, АНСИ и ИЕЕЕ стандардима са ОЕМ могућношћу, снажном корисничком подршком за инжењеринг и великим глобалним искуством у извозу. Овај документ такође представља портфолио производа компаније Лугао Повер, производне могућности и конкурентско позиционирање као поузданог партнера за снабдевање за глобалне пројекте расклопних уређаја.
Глобални инсталирани капацитет производње електричне енергије премашио је 9.000 ГВ у 2024. и наставља да расте за приближно 3% годишње. Сваки ват тог капацитета — било да је произведен од угља, гаса, нуклеарне енергије, хидро, соларне енергије или ветра — мора проћи кроз системе расклопних уређаја више пута на свом путу од генератора до потрошача. Поуздан, безбедан рад ове инфраструктуре расклопног уређаја није само инжењерско разматрање; то је предуслов за функционисање савременог друштва.
Приступ електричној енергији, поузданост мреже и брзина ширења инфраструктуре су критичне детерминанте економске конкурентности. Прекиди струје узроковани кваровима на расклопним уређајима коштају индустријске економије милијарде долара годишње у изгубљеној производњи и оштећеној опреми. Насупрот томе, добро дизајнирани, правилно одржавани системи разводних уређаја омогућавају мреже високе доступности које подупиру све, од болничких операција до производње полупроводника до услуга центра података.
Глобално тржиште расклопних уређаја било је процењено на приближно 127 милијарди УСД у 2023. и предвиђа се да ће расти на ЦАГР од 6,8–7,9% до 2030. године, достижући процењених 200–215 милијарди УСД. Примарни покретачи раста укључују:
| Регион | 2023. (Б УСД) | 2030Ф (УСД Б) | ЦАГР | Примари Дривер |
| Азијско-пацифички | УСД 52,4 | УСД 87,6 | 7,6% | Индустријализација |
| Европа | УСД 28.1 | УСД 44,8 | 6,9% | Надоградња мреже, повлачење СФ₆ |
| Северна Америка | УСД 24,6 | УСД 39,4 | 7,0% | Старење инфра, РЕ изградња |
| Блиски исток и Африка | УСД 12.3 | УСД 22.1 | 8,7% | Електрификација |
| Латинској Америци | УСД 9.6 | УСД 15.7 | 7,2% | Ширење мреже |
Табела 1 — Глобално тржиште расклопних уређаја по регионима, 2023–2030 (индикативно)
Термин "разводни уређај" заједнички се односи на комбинацију електричних прекидача, осигурача, прекидача и припадајуће опреме за контролу, заштиту, мерење и надзор састављене као координисан, интегрисани систем. Расклопна опрема контролише, штити и изолује електричну опрему у електроенергетским системима. То је интерфејс између мреже за напајање и оптерећења које она опслужује, и механизам спровођења који одржава безбедну шему заштите и контроле мреже.
Склоп разводног уређаја може бити у физичком обиму од једне нисконапонске разводне плоче која заузима неколико стотина милиметара простора на зиду, до високонапонске подстанице изоловане гасом која се простире на хиљаде квадратних метара. Упркос овом опсегу скале, сва расклопна опрема обавља исти скуп основних функција.
| Функција | Опис и важност |
| Пребацивање | Прављење и прекидање електричних кола у нормалним условима рада. Омогућава планирану реконфигурацију мреже, пренос оптерећења и изолацију опреме за одржавање. |
| Заштита | Откривање неуобичајених услова (прекомјерне струје, кратки спојеви, земљоспоји, промене напона) и покретање брзог прекида струјног кола да би се ограничила оштећења опреме и спречили каскадни кварови. |
| Изолација | Стварање доказаног, видљивог, безбедног електричног прекида у струјном колу, омогућавајући особљу да ради на опреми без напајања без ризика од ненамерног поновног укључивања. |
| Мерење и мерење | Мерење напона, струје, снаге, енергије, фактора снаге и хармоника за обрачун, праћење, управљање оптерећењем и процену квалитета електричне енергије. |
| Мониторинг & Цонтрол | Обезбеђивање локалне и даљинске видљивости статуса кола, стања аларма и здравља опреме; омогућавање даљинских комутационих операција преко СЦАДА или система аутоматизације трафостаница. |
Табела 2 — Пет основних функција расклопних уређаја
Најкритичнија и технички најзахтевнија функција расклопних уређаја је прекид струје квара. Када дође до кратког споја у електроенергетском систему, струје квара могу достићи вредности 10-50 пута веће од нормалне радне струје у року од неколико милисекунди. Ако се брзо не прекину, ове струје квара ће изазвати катастрофална термичка и механичка оштећења каблова, трансформатора и друге опреме.
Прекидач — примарни уређај за прекидање у склопу расклопног уређаја — мора да изврши три радње у брзом низу: открије квар (преко повезаних заштитних релеја), раздвоји електричне контакте и угаси лук који се формира између раздвојених контаката. Механизам за гашење лука је кључна разлика између различитих технологија прекидача и детаљно је разматран у Поглављу 7.
Најосновнија класификација расклопних уређаја је према нивоу напона на коме ради. Ниво напона одређује потребне изолационе размаке, нивое енергије лука, димензије опреме и применљиве стандарде. Индустријска стандардна класификација напона је:
| Волтаге Цласс | Волтаге Ранге | Типичне апликације | Примарни стандарди |
| Низак напон (ЛВ) | До 1000 В АЦ | Дистрибуција зграда, контрола мотора, индустријски панели | ИЕЦ 61439, ИЕЦ 60947, УЛ 508А |
| средњи напон (МВ) | 1 кВ – 52 кВ | Примарна дистрибуција, индустријско снабдевање, РЕ пројекти | ИЕЦ 62271-100 / -200 / -202 |
| Висок напон (ХВ) | 52 кВ – 800 кВ | Преносне подстанице, мрежне интерконекције | ИЕЦ 62271-100 / -203, ИЕЕЕ Ц37 |
| Ултрависоки напон (УХВ) | Изнад 800 кВ | Окосница ХВДЦ/ХВАЦ преноса на велике удаљености | ИЕЦ 62271 (специјалан) |
Табела 3 — Класификација расклопних уређаја према нивоу напона
Напомена:Дефиниције „средњег напона” и „високог напона” варирају између тела за стандарде и регионалних конвенција. У ИЕЦ терминологији, ВН покрива све напоне изнад 1 кВ, са додатном разликом између „високог напона“ (1–52 кВ, који практичари понекад називају МВ) и „екстра високог напона“ (ЕХВ) изнад 52 кВ. Ова бела књига користи конвенцију практичара: НН ≤1 кВ; СН = 1–52 кВ; ВН = 52–800 кВ.
Осим нивоа напона, разводни уређаји се такође класификују према неколико других важних димензија:
| Димензија | Категорије |
| Инсулатион Медиум | Ваздушна изолација (АИС), гасна изолација СФ₆ (ГИС), вакуум, нафта (наслеђе), чврсти диелектрик |
| Енцлосуре Типе | Метално затворено, метално, коцкасто, отворено (напољу) |
| Интерруптинг Медиум | Ваздушни удар, уље, вакуум, СФ₆, ЦО₂ / чист ваздух (настаје) |
| Индоор / Оутдоор | Унутрашња расклопна опрема (контролисано окружење); Спољна расклопна опрема (конструкција отпорна на временске услове) |
| Фиксно / Повлачење | Фиксно монтирани прекидачи (нижа цена, мања флексибилност) у односу на прекидаче који се извлаче/извлаче (лакше одржавање, замена на топлом месту) |
Табела 4 — Додатне димензије класификације расклопних уређаја
Нисконапонски склопни уређаји раде на системским напонима до 1.000 В АЦ (или 1.500 В ДЦ), покривајући завршну фазу дистрибуције енергије до крајњих корисника. НН расклопни уређаји су најбројнији по броју јединица у било којој категорији расклопних уређаја — буквално милијарде јединица су инсталиране широм света у стамбеним, комерцијалним и индустријским зградама, центрима података, болницама и производним објектима. Упркос нижем напонском нивоу, нисконапонски склоп није једноставан; савремени НН системи морају да управљају великим струјама квара, сложеним хармонијским окружењима, високим густинама повезаних оптерећења и све софистициранијим захтевима за квалитет енергије и управљање енергијом.
Нисконапонски склоп расклопне и управљачке опреме (ЛВСЦА), дефинисан према ИЕЦ 61439, обично укључује следеће функционалне компоненте:

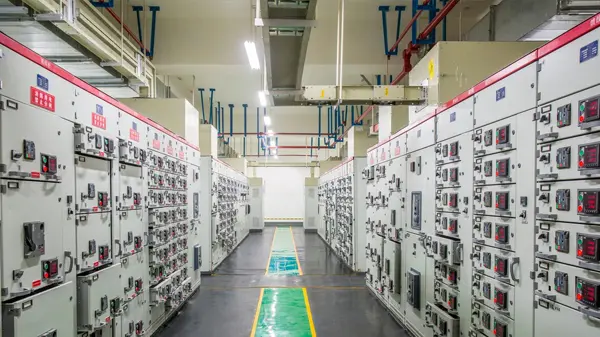

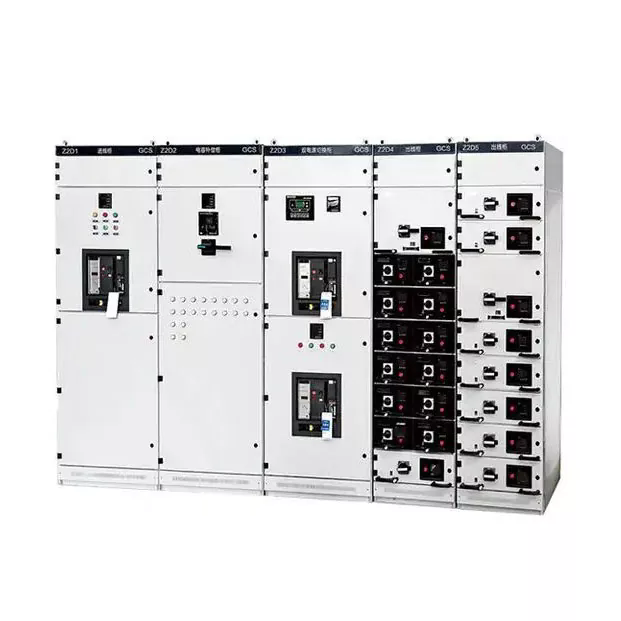

Слика 1 — Нисконапонски главни разводни уређај
ИЕЦ 61439 дефинише неколико типова нисконапонских расклопних и управљачких склопова (ЛВСЦА) на основу њихове конструкције и функционалних карактеристика:
| Параметар | Опис и типичне вредности |
| Називни напон (Уе) | Радни напон склопа. Уобичајене вредности: 230/400 В, 400/690 В, 1.000 В. |
| Називна струја (Ин) | Максимална стална струја коју склоп може да носи без прекорачења температурних ограничења. Опсег: 63 А до 6.300 А. |
| Отпорност на кратки спој (Ицв) | Вршна и краткотрајна отпорна струја. Типичне вредности: 25 кА, 50 кА, 80 кА (1 с или 3 с). |
| Прекидни капацитет (Ицу / Ицс) | Крајњи (Ицу) и сервисни (Ицс) прекидни капацитет краткоспојних прекидача. Мора премашити максималну очекивану струју квара на месту инсталације. |
| Степен заштите (ИП) | ИП3Кс минимум за унутрашњу индустрију; ИП54 или ИП65 за спољашња или оштра окружења према ИЕЦ 60529. |
| Форма унутрашњег одвајања | ИЕЦ 61439 Обрасци 1–4б дефинишу раздвајање између функционалних јединица и сабирница. Виши облици побољшавају сигурност и задржавање грешака. |
Табела 5 — Кључни технички параметри НН расклопног уређаја
Средњонапонски расклопни апарат ради у опсегу од 1 кВ до 52 кВ и представља примарни расклопни и заштитни ниво за електродистрибутивне мреже. Налази се на секундарним терминалима расутих преносних трафостаница, у примарним дистрибутивним трафостаницама, у великим индустријским објектима, на прикључним тачкама постројења за обновљиву енергију и унутар трансформаторских станица кутијастог типа. СН разводни уређаји одређују брзину отклањања кварова, селективност заштите и оперативну флексибилност дистрибутивне мреже.
СН сегмент пролази кроз најзначајнију технолошку трансформацију било које категорије расклопних уређаја, вођену поступним укидањем СФ₆ гаса, интеграцијом дигиталне заштите и надзора, и захтевима архитектура паметне мреже.

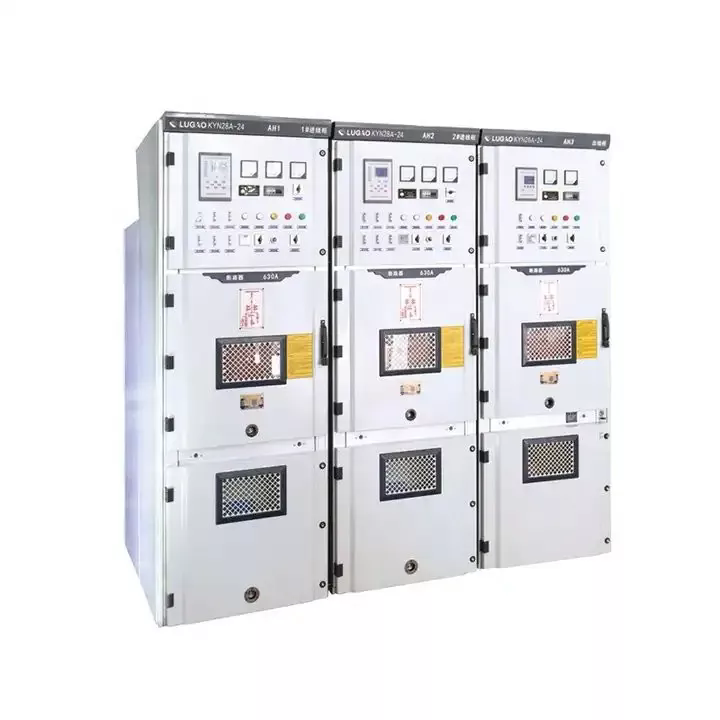

| Тип конструкције | Карактеристике и примене |
| Метално затворена расклопна опрема | Сви делови под напоном су затворени у уземљеном металном кућишту, са одвојеним одељцима за сабирнице, склопне уређаје и кабловске везе. Стандард за модерне унутрашње СН инсталације (ИЕЦ 62271-200). |
| Метална расклопна опрема | Поткатегорија са пуним металним препрекама између свих делова под напоном и преграда. Највиши ниво унутрашње заштите (ИЕЦ 62271-200 ЛСЦ2Б). |
| Расклопни уређаји типа колектора | Панели кабинета који нису отпорни на лук састављени у групе. Економичнији, али са нижим перформансама квара лука. |
| Гасом изолована расклопна опрема (ГИС) | Сви делови под напоном затворени у заптивеним кућиштима пуњеним СФ₆ или алтернативним гасним кућиштима. Веома компактан, погодан за инсталације са ограниченим простором. |
| Ваздушно изолована расклопна опрема (АИС) | Користи ваздушну изолацију унутар металних кућишта или отворених структура. Већи отисак, али једноставнији и исплативији. |
Ринг Маин Унит (РМУ) је компактан, фабрички затворен склоп СН разводног уређаја дизајниран за дистрибутивне мреже са прстенастим напајањем — стандардна топологија за градске и приградске СН кабловске системе. РМУ типично обезбеђује две позиције прекидача прстенастог довода плус један или више положаја трансформатора са заштитним уређајима.

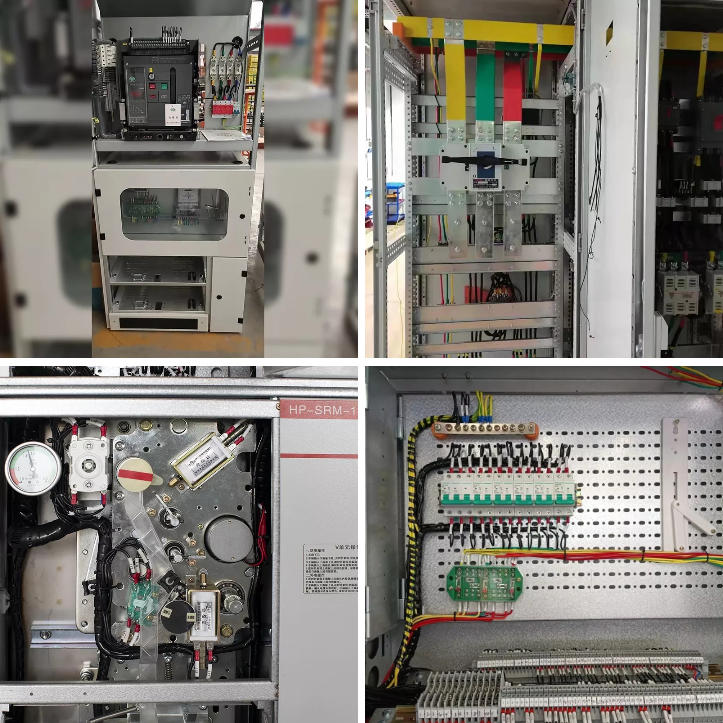

Слика 2 — Прстенаста главна јединица (РМУ): Компактни СН разводни уређај за дистрибутивне мреже
РМУ су доступни у две основне варијанте изолације:
| Технологија | Принцип рада | Кључне предности | Ограничења |
| Вацуум ЦБ | Лук угашен у високовакуумској боци за прекидање | Дуг животни век (>10.000 операција), без гаса, компактан, мало одржавања | Ограничено на ≤52 кВ |
| СФ₆ ЦБ | Проток гаса гаси лук у комори под притиском | Висок прекидни капацитет, одлична изолација, компактан | Висок ГВП (~23,500), забринутост за животну средину, потребан је мониторинг гаса |
| Аир-Бласт ЦБ | Ваздух под високим притиском гаси лук | Без опасног гаса, погодан за спољашњу употребу | Велика величина, високо одржавање, у великој мери застарело |
Табела 6 — Поређење технологије СН прекидача
| Параметар | Типични опсег / вредности |
| Називни напон | 3,6 кВ, 7,2 кВ, 12 кВ, 17,5 кВ, 24 кВ, 36 кВ, 40,5 кВ, 52 кВ |
| Називна нормална струја | 630 А, 1.250 А, 1.600 А, 2.000 А, 2.500 А, 3.150 А, 4.000 А |
| Струја прекида кратког споја | 12,5 кА, 16 кА, 20 кА, 25 кА, 31,5 кА, 40 кА, 50 кА |
| Краткотрајна отпорност | Обично 1 с или 3 с при називној струји кратког споја |
| Отпорност на удар грома (ЛИВВ) | 60 кВ (класа 7,2 кВ) до 250 кВ (класа 52 кВ), према ИЕЦ 62271-1 |
| Оперативни механизам | Мотор са опругом (стандардно); ручне или соленоидне опције |
| Применљив стандард | ИЕЦ 62271-100, ИЕЦ 62271-200, ГБ/Т 3906, АНСИ Ц37.20 |
Табела 7 — Техничке спецификације СН разводног уређаја
Високонапонска расклопна постројења ради на системским напонима изнад 52 кВ, са уобичајеним напонима од 72,5 кВ, 145 кВ, 245 кВ, 420 кВ и 550 кВ. Ова опрема чини критичну комутаторску и заштитну инфраструктуру мреже за пренос велике количине енергије — највишег енергетског нивоа електроенергетског система, одговорног за транспорт великих количина електричне енергије на велике удаљености између производних центара и регионалних центара оптерећења.
Последице квара ВН расклопног уређаја су озбиљне: један неисправан прекидач на главној преносној трафостаници од 220 кВ може да искључи стотине мегавата производње или оптерећења. Оштећење опреме од струја квара на ВН нивоима може бити катастрофално и скупо. Овај контекст објашњава изузетно захтевне перформансе и захтеве ригорозног испитивања које ВН расклопни уређаји морају да задовоље.
У АИС технологији, компоненте ВН расклопних уређаја — прекидачи, растављачи, уземљивачи, инструментни трансформатори — уграђују се у структуре на отвореном са ваздухом који обезбеђује изолацију између делова под напоном и земље. АИС подстанице су деценијама биле стандард за пребацивање нивоа преноса и остале су уобичајене широм света због једноставности, ниже цене и лакоће одржавања и инспекције.
АИС подстанице захтевају значајну површину земљишта да би одржале сигурносне размаке. Типична 220 кВ АИС подстаница може захтевати 1–3 хектара, са неколико метара размака између фаза и земље.
У ГИС технологији, све компоненте под напоном су смештене у затвореним, СФ₆-гасом пуњеним цилиндричним алуминијумским кућиштима. Врхунске диелектричне особине СФ₆ омогућавају драстично смањење размака између фазе и земље и фазе, смањујући отисак подстанице на 10–15% еквивалентне АИС површине.
ГИС се преферира у окружењима са ограниченим простором, као што су урбане подземне подстанице, платформе на мору, локације на великим надморским висинама и јако загађена индустријска подручја.
Слика 3 — Преносна трафостаница са високонапонским гасом изолованим разводним апаратом (ГИС).
Хибридни разводни уређај интегрише више примарних функција (прекидач, растављач, прекидач за уземљење, струјни трансформатор) унутар једног компактног модула испуњеног СФ₆. Ово нуди средње смањење отиска између АИС-а и ГИС-а, по цени између ова два. ХГИС се све више користи у проширењима браунфилда и додавању капацитета где је потпуни ГИС скуп.
СФ₆ пуффер-типе или селф-бласт прекидач је доминантна ХВ технологија. Побољшања геометрије контакта и контроле лука смањују радну енергију, омогућавајући поуздане механизме са опругом уместо великих хидрауличних/пнеуматских актуатора. Фазне СФ₆ алтернативе за ВН (мешавине ЦО₂/О₂, вакуумски прекидачи) се још увек истражују, са ограниченом комерцијалном применом од 2026.
| Параметар | Спецификација расклопног уређаја Лугао ХВ |
| Волтаге Ранге | 3.600 В – 40.500 В (у складу са дефиницијама класе напона ИЕЦ 62271-1) |
| Називна нормална струја | До 4.000 А |
| Отпорност на кратки спој | До 50 кА (краткотрајна отпорност од 1 с) |
| Енцлосуре Типе | Потпуно изоловани метални орман; унутрашње и спољашње конфигурације |
| Инсулатион Медиум | Ваздушно изоловани (АИС) / Чврсто изоловани; Доступне СФ₆ конфигурације |
| Усклађеност са стандардима | ИЕЦ 62271-100, ИЕЦ 62271-200, ИЕЦ 62271-1, ГБ/Т 3906, АНСИ/ИЕЕЕ Ц37 серија |
| Цертификати | ЦЕ, ИСО, ЦЦЦ; Типски тестирано треће стране |
Табела 8 — Техничке спецификације расклопног уређаја Лугао Повер ХВ
Када се контакти прекидача раздвоје под оптерећењем или струјом квара, електрична енергија одржава плазма лук између контаката. Температуре достижу 5.000–20.000 К, носећи пуну струју квара док се не угасе. Способност прекидача за гашење лука — брзина прекидања при природној струји нула — одређује максималну прекидну струју квара (прекидни капацитет) и проток енергије.
Прекидни медијум, геометрија контакта и дизајн радног механизма дефинишу перформансе прекидача и захтеве за одржавањем.
| Средње | Волтаге Ранге | Бреакинг Перформанце | Утицај на животну средину | Одржавање | Тренд |
| Вакуум | НН – 52 кВ | Одлично | Ниједан | Веома ниско | Расте |
| СФ₆ Гас | МВ – ХВ | Одлично | ГВП 23,500 ⚠ | Ниско (запечаћено) | Регулисано ↓ |
| ваздух (АЦБ) | ЛВ | Добро | Ниједан | Умерено | Стабилно |
| уље (расути) | МВ (наслеђе) | Добро | Ризик од пожара | Високо | Легаци ↓ |
| ЦО₂ Смеша | МВ–ХВ (развијање) | Емергинг | ГВП ~1 | ТБД | Фаза истраживања и развоја |
Табела 9 — Поређење медија за гашење лука у свим категоријама расклопних уређаја
Уредба ЕУ о Ф-гасу (ЕУ 2024/573) постепено укида СФ₆ за нове СН инсталације од 2030. Други региони усвајају слична правила. Одговори индустрије укључују:
⚠ НАПОМЕНА О НАБАВЦИ
За пројекте са животним веком од 20–30 година, спецификација технологије без СФ₆ избегава трошкове ране замене. Лугао Повер-ов вакуум и чврсто изолован МВ разводни уређај пружа усаглашене алтернативе за будућност. Ангажујте Лугао инжењеринг за оптимална решења без СФ₆.
| Параметар | Дефиниција и важност |
| Називни напон (Ур) | Највећи системски напон на којем разводни уређај може радити непрекидно. Мора премашити максимални радни напон при инсталацији. |
| Називна струја прекида кратког споја (Исц) | Максимална струја квара коју прекидач може поуздано прекинути. Мора премашити очекивану струју квара система. |
| Оцењена краткотрајна отпорност (Ицв) | Расклопни уређаји максималне струје могу да издрже дефинисано време (1 с или 3 с) без структуралних оштећења. |
| Називна нормална струја (Ир) | Максимална стална струја оптерећења унутар термичких граница, са маргином за раст оптерећења. |
| Нивои изолације (ЛИВВ / СИВВ) | Отпорност на ударе грома и напони отпорности на импулсне преклопке. Мора се ускладити са заштитом од пренапона. |
| Класификација унутрашњег лука (ИАЦ) | ИЕЦ 62271-200 категорије (А, Б, АБ) дефинишу безбедно задржавање кварова унутрашњег лука. |
| Губитак континуитета услуге (ЛСЦ) | Категорије ИЕЦ 62271-200 ЛСЦ1/ЛСЦ2/ЛСЦ2Б дефинишу да ли суседна лежишта остају под напоном током одржавања. |
Табела 10 — Критични технички параметри расклопног уређаја
| Стандард | Тело | Обим |
| ИЕЦ 62271-1 | ИЕЦ | Заједничке спецификације за ВН расклопне и управљачке уређаје — све класе напона. |
| ИЕЦ 62271-100 | ИЕЦ | АЦ прекидачи — примарни СН/ХВ ЦБ стандард. |
| ИЕЦ 62271-200 | ИЕЦ | АЦ металом затворено расклопно постројење за 1 кВ–52 кВ — СН склопове. |
| ИЕЦ 62271-203 | ИЕЦ | Метално затворено расклопно постројење (ГИС) изоловано гасом за >52 кВ — ГИС за пренос. |
| ИЕЦ 61439-1 / -2 | ИЕЦ | Склопови НН расклопних уређаја — верификација дизајна и рутинска испитивања. |
| АНСИ/ИЕЕЕ Ц37 серија | ИЕЕЕ | Покрива АЦ ВН прекидаче (Ц37.04/06/09), СН склопне уређаје (Ц37.20), испитивање. |
| ГБ/Т 3906 | САЦ | Кинески стандард за 3,6–40,5 кВ метално затворене расклопне уређаје. Еквивалентно ИЕЦ 62271-200. |
| ИЕЦ 60947 серија | ИЕЦ | НН расклопне и управљачке апаратуре — стандарди уређаја за прекидаче, растављаче, контакторе. |
Табела 11 — Кључни међународни стандарди за расклопну опрему
| Корак | Активност | Кључна питања и резултати |
| 1 | Анализа система | Спровести/прегледати анализу кратког споја. Одредите максималну потенцијалну струју квара на свакој локацији. |
| 2 | Дефиниција оптерећења и напона | Дефинишите номиналну нормалну струју, напон система, регулацију напона, ОЛТЦ захтеве ако је применљиво. |
| 3 | Избор технологије | Изаберите класу напона (ЛВ/МВ/ХВ), прекидни медијум (вакуум/СФ₆/ваздух), тип кућишта (АИС/ГИС/ограђено металом), унутрашњу/спољну конфигурацију. |
| 4 | Дефиниција стандарда | Идентификујте применљиве стандарде, наведите потребне сертификате (ИЕЦ, АНСИ, ЦЕ, ЦЦЦ, ДНВ, итд.) у РФК. |
| 5 | Координација заштите | Дефинишите функције релеја, временско-струјну координацију, комуникациони протокол (ИЕЦ 61850, Модбус, ДНП3), ИАЦ/ЛСЦ захтеве. |
| 6 | Услови локације | Дефинишите температуру, надморску висину, влажност, загађење, сеизмичку зону, унутрашњу/спољну инсталацију. Одредите смањење капацитета и спецификације кућишта. |
| 7 | РФК & Евалуатион | Издавање техничке спецификације. Оцените понуде: усаглашеност, тестови типа, испорука, подршка, укупни трошкови. |
Табела 12 — Спецификација расклопног уређаја у седам корака и процес набавке
| Изаберите вакуумску/чврсто изоловану СН разводну опрему када… | Изаберите СФ₆ ГИС када… |
| СФ₆ забрањен или регулисан; отпоран на будућност, низак ризик по животну средину; СН ≤ 40,5 кВ; ниско одржавање; преференција у затвореном простору | Подручје локације озбиљно ограничено; напон >40,5 кВ; јако загађено спољашње окружење; продужени интервал одржавања; херметички затворена изведба |
Табела 13 — Водич за избор технологије: Вакуум/СИ наспрам СФ₆ ГИС
💡 КЉУЧНИ Увид
Анализа ТЦО-а: Током 20-годишњег радног века, укупни трошкови одржавања и на крају животног века СФ₆ МВ расклопних уређаја премашују вакуум/чврсто изоловане алтернативе за 15–25% (укључујући рекуперацију СФ₆). Изричито се препоручује квантификација овога пре обавезе.
Лугао Повер Цо., Лтд.је водећи специјализовани произвођач електричних расклопних уређаја, енергетских трансформатора и трансформаторских подстаница са седиштем у Кини. Са посвећеним фокусом на опрему за дистрибуцију електричне енергије, Лугао је развио дубоку инжењерску експертизу у читавом опсегу напона — од нисконапонских разводних уређаја до високонапонских металних ормана — који опслужују комуналне компаније, ЕПЦ извођаче, индустријске оператере и програмере пројеката обновљивих извора енергије на глобалним тржиштима.
Директно снабдевање у фабрици у комбинацији са снажном ОЕМ способношћу, усклађеношћу са више стандарда и тимом за техничку подршку који брзо реагује чине Лугао пожељним партнером за снабдевање за међународне пројекте који захтевају квалитет, усклађеност и конкурентне цене.

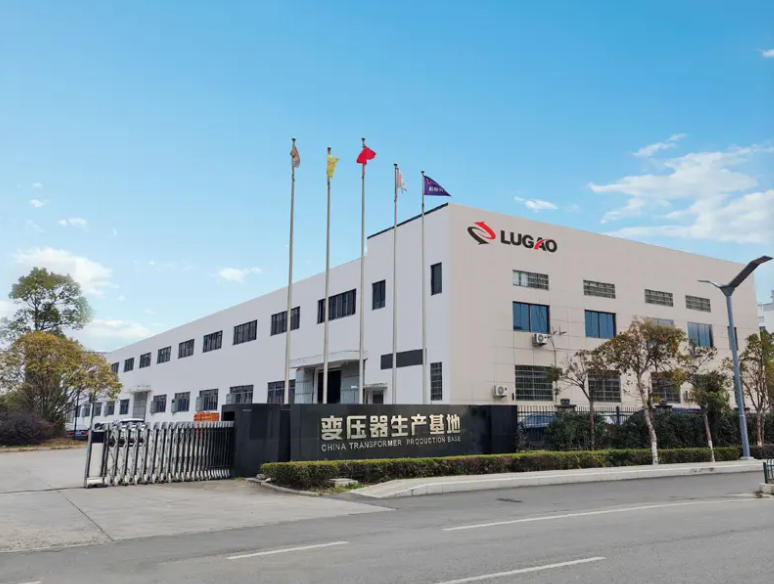

Слика 4 — Лугао Повер Цо., Лтд. Мануфацтуринг Фацилити
| Производ | Опсег напона / струје | Стандарди | Цертификати |
| ЛВ главни разводни одбор (МДБ) | До 1.000 В / до 6.300 А | ИЕЦ 61439-1/-2, ГБ | ЦЕ, ИСО, ЦЦЦ |
| Контролни центар НН мотора (МЦЦ) | До 1.000 В / до 4.000 А | ИЕЦ 61439-4, ИЕЦ 60947 | ЦЕ, ИСО, ЦЦЦ |
| МВ Метално затворена расклопна опрема | 3,6 кВ – 40,5 кВ / до 4000 А | ИЕЦ 62271-200, ГБ/Т 3906 | ЦЕ, ИСО, ЦЦЦ, Типски тестиран |
| Прстен главне јединице (РМУ) | 12 кВ – 40,5 кВ | ИЕЦ 62271-200, ИЕЦ 62271-1 | ЦЕ, ИСО, ЦЦЦ, Типски тестиран |
| Потпуно изоловани метални ормар | 12 кВ – 40,5 кВ / до 4.000 А | ИЕЦ 62271-200 | ЦЕ, ИСО, Типски тестиран |
| ХВ Свитцхгеар | 3.600 В – 40.500 В / до 4.000 А, 50 кА | ИЕЦ 62271-100/-1, АНСИ Ц37 | ЦЕ, ИСО, ЦЦЦ, Типски тестиран |
| Прилагођена / ОЕМ склопна опрема | По спецификацији купца | ИЕЦ / АНСИ / ГБ / БС (по пројекту) | По захтеву пројекта |
Табела 14 — Портфолио производа Лугао Повер Свитцхгеар
Производне и инжењерске операције компаније Лугао Повер су сертификоване према ИСО 9001, са Системом управљања квалитетом (КМС) који покрива све фазе реализације производа — од инспекције улазног материјала преко контроле производног процеса, тестирања готовог производа и подршке након испоруке. КМС укључује контролисане процедуре за преглед дизајна, квалификацију добављача, управљање калибрисаном опремом за испитивање, обраду неусаглашености и корективне мере.
Испитивање типа — спроведено на прототиповима јединица у акредитованим независним високонапонским лабораторијама за испитивање — потврђује да дизајн испуњава све специфициране захтеве перформанси. Лугао стандардне линије производа су типско тестиране у складу са важећим ИЕЦ и ГБ стандардима. Извештаји о типским испитивањима из признатих лабораторија (укључујући КЕМА, ТУВ Рхеинланд, СГС, ЦПРИ и ЦЕПРИ) су доступни за преглед као део пакета документације за претквалификацију.
Типска испитивања за СН разводне апарате (ИЕЦ 62271-200) укључују:
| Рутински тест | Стандард / Критеријуми прихватања |
| Издржљивост снаге фреквенције | Примењени напон на номиналном нивоу изолације током 1 минута — без прескока или ометајућег пражњења |
| Отпорност изолације | Меггер тест на 2,5 кВ или 5 кВ ДЦ; резултат у поређењу са основним и минималним прагом прихватања |
| Тест механичког рада | Радни механизми прекидача и растављача су у циклусу; измерено време рада и путовања |
| Интерлоцкинг Верифицатион | Све сигурносне блокаде (механичке и електричне) верификоване како би се спречиле нетачне секвенце укључивања |
| Функционални тест релеја заштите | Све конфигурисане функције заштите тестиране у односу на подешавања релеја; времена путовања верификована према спецификацији |
| Провера ожичења и контролног кола | Сви контролни и секундарни континуитет ожичења, поларитет и изолација верификовани према одобреним цртежима |
| Визуелна и димензиона инспекција | Све компоненте, етикете, ознаке сабирница и прикључци верификовани према одобреним производним цртежима |
Табела 15 — Програм рутинског тестирања Лугао напајања за разводне уређаје
ПРЕДАНОСТ КВАЛИТЕТУ
Сваку испоруку Лугао Повер расклопних уређаја прати комплетан пакет техничке документације: извештај о рутинском испитивању са свим измереним вредностима и критеријумима прихватања, референце сертификата о типу, сертификати о материјалу, записи о калибрацији опреме за испитивање, записи о инспекцији димензија и нацрти у фази израде. Инспекција треће стране и сведочанство ФАТ-а могу се договорити на захтев.
