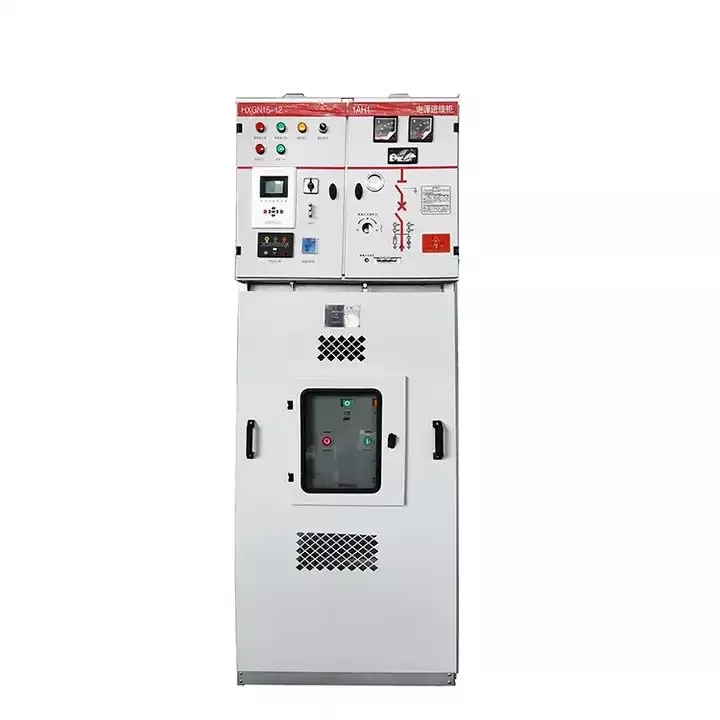

12КВ Сф6 високонапонски прстен главне јединице

Као произвођач и добављач у Кини, нудимо прилагођене 12КВ Сф6 високонапонске разводне јединице главне јединице високог квалитета, али по ниској цени за велетрговце. ТхеХигх Волтаге РМУпоседује метално кућиште са изузетно високим степеном заштите, ефикасно спречавајући спољашњу влагу да уђе у кабинет и на тај начин продужава радни век компоненти. Целокупна структура је фиксирана, што је чини погодном за руковаоце, а истовремено смањује потребу за честим одржавањем. Ормар се састоји од неколико делова, укључујући одељак сабирница и заптивени одељак за главну сабирницу, одељак за инструменте за уградњу релеја и на крају одељак за каблове одговоран за повезивање улазних и одлазних каблова. Затворени одељак је опремљен прекидачима за операције као што су повезивање и изолација, што га чини лакшим за руковаоца.

12КВ Сф6 високонапонски прстенасти разводни уређај главне јединице користи сумпор хексафлуорид за изолацију, одликује се релативно једноставном структуром и високом исплативошћу. Компоненте унутар ормана могу се одабрати у складу са стварним захтевима, а ормарићи се могу комбиновати да формирају вишеструки прстенасти мрежни систем. Укупна запремина је релативно компактна, што га чини погодним за индустријске паркове, комерцијалне комплексе и друга подручја.

Параметар

Оперативно окружење

1. Опсег нормалне радне температуре је -40°Ц до +55°Ц. Ако температура прелази овај опсег, о прилагођавању се мора разговарати са ЛУГАО-ом.

2. Нормална релативна влажност треба да буде мања од 95%.

3. Стандардна радна висина је мања од 4.000 метара.

4. Током уградње, орман не сме бити нагнут; треба га поставити усправно и подлогу изравнати.

5. Расклопни уређај не сме бити потопљен у воду на дужи период.

6. Држати даље од подручја са хемијском корозијом гаса или опасности од експлозије.

Карактеристике

Кућиште јединице, приступна врата и горња комора су подвргнути прецизном премазу спрејом, обезбеђујући трајну, једнолику заштитну завршну обраду која штити од корозије из околине и механичког хабања. Сви ормарићи имају примарну сабирницу за уземљење дизајнирану да омогући сигурно уземљење близу структурног оквира ормара. Металне компоненте — укључујући прекидаче за уземљење и механизме за закључавање — пажљиво су везане за сабирницу за уземљење, док се везе са бакарном плетеницом користе на спојевима причвршћеним завртњима како би се обезбедио електрични континуитет и дисипација струје квара.

Да би се ублажио унутрашњи надпритисак и ризици повезани са луком, плоча за смањење притиска је стратешки интегрисана у задњу структуру ормана, дизајнирана да безбедно регулише пражњење гаса у ретким сценаријима квара. Горњи одељак сабирница је причвршћен завртњима отпорним на неовлашћено коришћење, омогућавајући лак спољни приступ за прикључке сабирница током инсталације или одржавања. Горња комора помоћних уређаја нуди разноврсне опције конфигурације, смештај терминалних блокова, контролних модула и других компоненти. Подижући овај под-одељак, дизајн оптимизује простор за системе релејне заштите, повећавајући оперативну ефикасност.

Пре свега, прекидач оптерећења и прекидач за уземљење имају модуларни механизам за закључавање, док прекидач за уземљење и приступна врата користе систем позитивног закључавања. Кроз дефинисану оперативну секвенцу—затварање врата, активирање прекидача за уземљење и активирање прекидача оптерећења—постиже се функција аутоматске блокаде. Ова секвенцијална логика минимизира оперативне грешке, спречава неовлашћени приступ током рада под напоном и појачава опште безбедносне протоколе система, обезбеђујући усклађеност са ригорозним стандардима индустријске безбедности.

Транспорт
