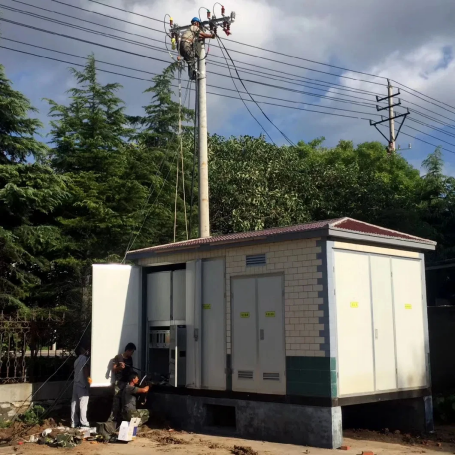

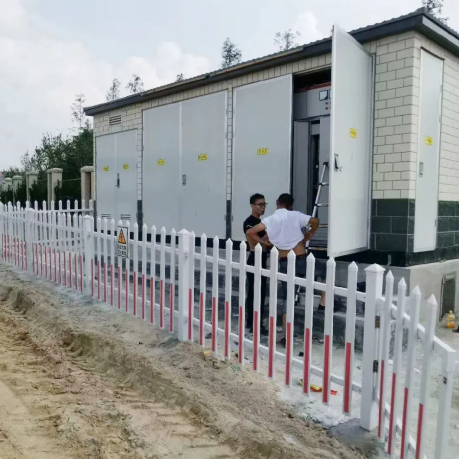

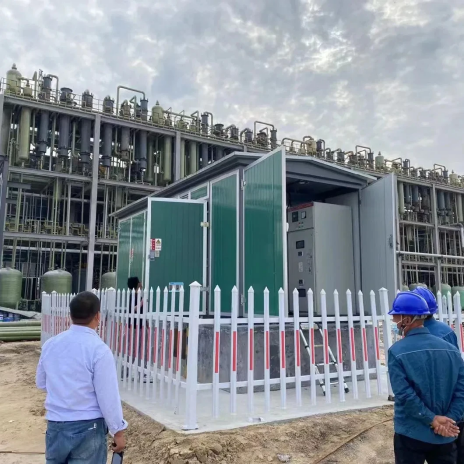

Box-type substation (abbreviated as box-type substation) is suitable for residential areas, urban public substations, bustling downtown areas, construction power supplies, etc. It is a kind of high-voltage switchgear, power transformer, low-voltage switchgear, electric energy metering equipment and reactive compensation device installed in a compact box according to certain requirements, used for lines and distribution of electric energy.
1. ТхеПодстаница за кутијеСхелл мора имати пет функција заштите у складу са стандардним захтевима, укључујући заштиту од сунца, заштиту од кише, заштиту од прашине, заштите од ишта и превенцију малих животиња (као што су змије). Материјал шкољке може бити плоча од нехрђајућег челика, хладно ваљани челична плоча, плоча од алуминијумске легуре, челична плоча у боји и цементни плоч. Кутија се састоји од три дела: базе, шкољке и горње насловнице. База је углавном заварена или фиксирана вијцима помоћу каналног челика, угаоног челика, равног челика, челичне плоче итд.; Да би се задовољиле потребе вентилације, дисипације топлоте и довод и излазне линије, рупе за траке и кружне рупе отворени су на одговарајућим позицијама. Схелл Схелл и Горњи поклопац могу се савити, заварити или повезани вијцима, шаркама и сродним посебним додацима, угао челичних плоча, челична плоча, челична плоча од алуминијума, челичном плочом у боји, итд. Степен је опремљена са небројим топлотним проводљивошћу, а да би се спречило са ниским топлотним проводљивошћу, али у традиционалној "комбинованој подстаници", међутим Обједињени дизајн, већина дизајнера више не користи методу пуњења шкољке са пунилама изолације, јер иако иако то може спречити излагање сунцу, она и даље омета расипање топлоте трансформатора. Стога, поред задржавања ловер рупа на шкољци, повећана је подручје расипавања топлоте и да је конвекција ваздуха ојачана да расипа топлоту, уз смањење трошкова производње.
2 Дистрибуција високог напона БОКС ТРАНСФФФОРМЕР је подељена у две врсте: тип терминала и тип мреже звона у смислу начина долазне линије; У погледу улаза долазне линије, може се поделити на надземне долазне линије са врха кутије (углавном се користи у традиционалним кутијама) и подземне долазне и одлазне линије користећи високонапонске ровове каблова (обично се користе у модерним дизајнерима). Постоји много прекидача за оптерећење СФ6 серије са СФ6 гасом као АРЦ медијум за гашење, али цена је већа од прекидача високог напона ФН12 серије. Ова врста прекидача има различите структуре, укључујући осигураче, без осигурача, преклопника за уземљење итд. И опћенито је опремљена ливе дисплејима. Радни механизам је углавном приручник и електрични. Опрема за заштиту прекидача са осигурачима може се аутоматски искључити када је круг кратког споја. Постоје и вакуумски прекидачи са вакуумом као медијум за гашење АРЦ-а, који се може користити сам, са осигурачима или у серији са СФ6 серијским прекидачима, али повећаће трошкове. Корисницима их не морају користити на овај начин ако немају посебне захтеве. Ако корисник има захтеве за мерење високог напона, уређај за дистрибуцију високог напона Трансформатор у кутији мора бити опремљен високонапонским дозирним ормаром, а његова структура је углавном састављена од ЦТ, ПТ, метра, даљинског управљача и телеметријских уређаја. Међутим, мерење подстанице типа кутије требало би да се заснива на ниској напорној страни, која може побољшати поузданост напајања и смањити нестабилне факторе. Губитак трансформатора може се претворити у трошкове електричне енергије које је корисник преносио.
3. ТхеБОКС-ТРАНСФОРМЕРОпремљен је независним простором за трансформатор, која се углавном састоји од трансформатора, аутоматског система контроле температуре, осветљење и заштитне гардела. Трансформатор ће имитирати пуно топлоте када се покреће, тако да су питања распршивања топлоте и вентилационих питања кључне тачке дизајна трансформатора кутије. Топлота настала са радом трансформатора повећаће се у затвореном температуру, посебно када је температура околине велика. Сама природна вентилација често не може да обезбеди поуздану и сигурну операцију. Поред употребе природне вентилације за мали капацитет, заштита мерења температуре је углавном осмишљена и присилне мере издувних гасова користе се за решавање проблема. Систем се углавном састоји од мерног уређаја који може да мери собну температуру и температуру уља трансформатора и контролише улаз вентилатора издувних вентилатора у складу са постављеним опсегом кроз ручне и аутоматске контролне кругове. Трансформатор се може одабрати као уљено урођено или суво тип. Будући да је суви тип скуп, корисници углавном преферирају тип урођеног уља да смање трошкове без посебних захтева. Капацитет је углавном 100-1250кВА, а максимално не прелази 1600кВА.
4. Соба са ниским напоном Трансформерс има различите дизајнерске структуре према различитим приликама индустријских и рударских предузећа или стамбених подручја. Трансформатори кутије који се користе у индустријским и рударско предузећима треба да буду дизајнирани одвојено за напајање и осветљење напајања. Приликом мерења ниског напона, биро за напајање захтева одвојено мерење електричне енергије, јер је јединична цена осветљења електричне енергије већа од електричне енергије електричне енергије. Традба локалност која се користи у стамбеним областима не треба да разматра проблем електричне енергије. Број излазних рута у соби са ниским напоном варира у зависности од капацитета трансформатора и потреба корисника. Ако је капацитет мали, а потражња је мала, може се поставити мање рута; Ако је капацитет велики, а потражња је велика, може се поставити више рута. Такође се може положити у формату рада ходника.
